OS-M型 製品詳細前のページに戻る

3564_09

OS-M型

OS-M

OS可変側溝からM型アートへ綺麗に
変換するための接続用側溝です。

規格寸法表
名称 寸法(mm) 参考重量
(kg)
h H h’ H’
OS-M-3-3 350 440 340 435 126
OS-M-3-4 450 540 440 535 148
OS-M-3-5 550 640 540 635 170
OS-M-3-6 650 740 640 735 192
OS-M-3-7 750 840 740 835 214
OS-M-3-8 850 940 840 935 236
OS-M-3-9 950 1040 940 1035 258
OS-M-3-10 1050 1140 1040 1135 280
OS-M-3-11 1150 1240 1140 1235 302
接続例

3564_01

※上記の接続例の場合は、車道側から民地側を見て左右をご指定ください。

OSU 製品詳細前のページに戻る

OSU

OSU

3564_02

OSと同様に、蓋を取付けた際も天板部に5mmの凹が付いているため、集水効率を向上させます。

  • 設計条件はOS側溝と同じT-25です。
  • 縦断の蓋・グレーチングはOS側溝と兼用します。
  • 落ち蓋式U字溝(特車・PU側溝等)の代わりとして使用可能です。
製品図

3564_04
※浸透タイプは対応しておりません。

CAD ダウンロード

OSU消音側溝規格寸法表
名称 寸法(mm) 参考重量(kg)
a b c d e f h w L2000 L1000
OSU3-3 300 300 300 60 60 70 460 420 390 195
OSU3-4 300 280 400 60 70 70 560 420 463 231
OSU3-5 300 260 500 60 80 80 670 420 568 284
OSU3-6 300 250 600 60 85 85 775 420 660 330

3564_10

OSU横断タイプ

3564_11

  • グレーチングは図面内の規格になります。

3564_03

CAD ダウンロード

OSU横断側溝規格寸法表
名称 寸法(mm) 参考重量(kg)
a b c d e f h w L2000 L1000
OSU3-3 300 300 330 60 60 70 460 420 403 201
OSU3-4 300 280 430 60 70 70 560 420 476 238
OSU3-5 300 260 530 60 80 80 670 420 581 290
OSU3-6 300 250 630 60 85 85 775 420 673 336

OSカーブ 製品詳細前のページに戻る

OSカーブ

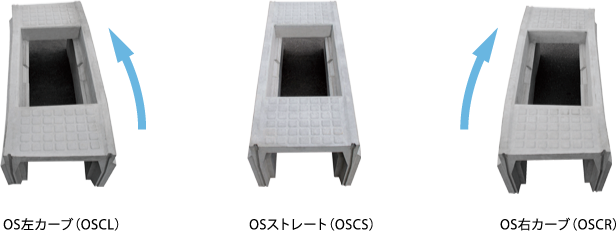

OSCS(ストレート),
OSCL(左カーブ), OSCR(右カーブ)

R8.6から最小R4.0まで対応!

3564_13

3564_12

3564_05

  • 既設に対しては、OSカーブのソケット部を接続します。
  • 呼び名は、既設の出発点(凹ソケット部)から見た方向とします。

3564_06

OSストレート(OSCS)
名称 寸法(mm) 参考重量(kg)
C C’ H
OSCS-3-3 350 85 440 194
OSCS-3-4 450 85 540 234
OSCS-3-5 550 85 640 274
OSCS-3-6 650 85 740 314
OSCS-3-7 750 85 840 354
OSCS-3-8 850 85 940 394
OSCS-3-9 950 85 1040 434

3564_14

OS左カーブ(OSCL)
名称 寸法(mm) 参考重量
(kg)
C C’ H
OSCL-3-3 350 85 440 184
OSCL-3-4 450 85 540 224
OSCL-3-5 550 85 640 264
OSCL-3-6 650 85 740 304
OSCL-3-7 750 85 840 344
OSCL-3-8 850 85 940 384
OSCL-3-9 950 85 1040 424

3564_15

OS右カーブ(OSCR)
名称 寸法(mm) 参考重量(kg)
C C’ H
OSCR-3-3 350 85 440 184
OSCR-3-4 450 85 540 224
OSCR-3-5 550 85 640 264
OSCR-3-6 650 85 740 304
OSCR-3-7 750 85 840 344
OSCR-3-8 850 85 940 384
OSCR-3-9 950 85 1040 424

3564_16

OS土留カセット可変側溝 製品詳細前のページに戻る

OS土留カセット可変側溝

3564_07

従来の土留タイプの側溝は、側溝本体と底版が一体化しており、ユーザーのニーズに限られた製品でしか対応できないのが実情でしたが、底版を本体から分割することによって、さまざまな条件荷重に対しても、それに見合う底版を選択することで、設計への対応が簡単にできるようになりました。
また、施工においても従来の土留タイプの側溝よりもスピーディーに敷設ができ、非常に経済的です。

施工写真

3564_00 3564_01

写真を拡大する

設計条件
  • 上積荷重:q=10(kN/m2)
  • 土のせん断抵抗角:φ=30(°)
  • 土の単位体積重量:γs=19(kN/m3)
  • 摩擦係数:μ=0.6
据付歩掛(施工延長10m当たり)
名称 規格 単位 製品の質量区分(kg)
100~170 170~350
世話役 0.02 0.02
特殊作業員 0.01
普通作業員 0.195 0.195
トラック
クレーン資料
油圧式
4.8t~4.9t吊
0.03 0.03
