OKウォール（L型擁壁）
Products Detail従来の現場打ち擁壁に比べ、
大幅な工期短縮や省力化を図る事ができます
試行くさび法によって安定計算を行い、道路・宅地での使用が可能になっています。
擁壁天端に歩道用ガードパイプの埋め込み用穴がある【フェンス基礎一体型】と、縦断勾配の変化に対応する【天端斜切対応型】、厳しい設計条件に対応する【粘性土対応型】など多種から選択が可能です。
擁壁表面にスリットが設けられ、美観性も併せ持つ製品になっております。
LineupOKウォール（L型擁壁）のラインナップ
OKウォール（L型擁壁）
- 設計・土質条件により3タイプ
［1］タイプ1【標準タイプ】
［2］タイプ2
［3］タイプ3【粘性土地盤用】
製品用途別に
［1］標準一般型
［2］フェンス基礎一体型
［3］天端斜切対応型
があります。 - H500～H3000までラインアップ。
- 半端製品長にも対応できます。

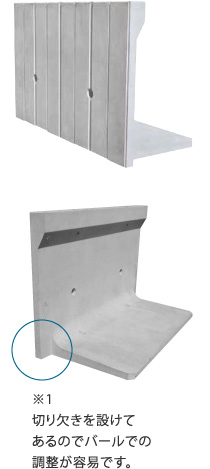

- 底板部に切り欠き（※1）を設けてあるので、バールが入り施工が簡単です。また、一定角度まではコーナー部の施工もできます。
- 設計条件・土質条件・上載荷重・標準施工図が詳しく知りたい場合はこちらのカタログをご覧ください。
OKウォールタイプ1 規格寸法表
| 名称 | H | B | t1 | t2 | t3 | t4 | t5 | d1 | d2 | h1 | h2 | h3 | r | コーナー角度 | 必要地耐力 | 参考重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OW1-50 | 500 | 400 | 100 | 80 | 80 | 50 | 65 | 100 | 20 | 200 | 250 | 250 | 90 | 126 | 28.71 | 275 |
| OW1-60 | 600 | 450 | 100 | 80 | 80 | 50 | 65 | 100 | 20 | 240 | 250 | 350 | 120 | 134 | 34.93 | 326 |
| OW1-70 | 700 | 500 | 100 | 80 | 80 | 50 | 65 | 100 | 20 | 290 | 250 | 450 | 120 | 140 | 40.39 | 373 |
| OW1-75 | 750 | 600 | 100 | 80 | 80 | 50 | 65 | 110 | 20 | 340 | 350 | 400 | 120 | 148 | 38.29 | 424 |
| OW1-80 | 800 | 600 | 100 | 80 | 80 | 50 | 65 | 110 | 20 | 340 | 350 | 450 | 120 | 148 | 42.53 | 440 |
| OW1-90 | 900 | 650 | 100 | 80 | 80 | 50 | 65 | 100 | 20 | 390 | 350 | 550 | 120 | 151 | 47.87 | 485 |
| OW1-100 | 1,000 | 700 | 100 | 80 | 80 | 50 | 65 | 100 | 20 | 440 | 350 | 650 | 120 | 154 | 52.77 | 532 |
| OW1-110 | 1,100 | 800 | 100 | 90 | 90 | 60 | 75 | 100 | 20 | 450 | 550 | 550 | 150 | 158 | 54.76 | 682 |
| OW1-120 | 1,200 | 850 | 100 | 90 | 90 | 60 | 75 | 100 | 20 | 500 | 550 | 650 | 150 | 159 | 59.67 | 737 |
| OW1-125 | 1,250 | 900 | 100 | 100 | 100 | 60 | 75 | 110 | 20 | 500 | 550 | 700 | 150 | 161 | 60.38 | 800 |
| OW1-130 | 1,300 | 900 | 100 | 100 | 100 | 60 | 75 | 110 | 20 | 500 | 550 | 750 | 150 | 161 | 64.44 | 819 |
| OW1-140 | 1,400 | 950 | 100 | 100 | 100 | 60 | 75 | 100 | 20 | 500 | 550 | 850 | 150 | 162 | 69.27 | 872 |
| OW1-150 | 1,500 | 1,050 | 100 | 100 | 100 | 60 | 75 | 100 | 20 | 500 | 550 | 950 | 150 | 164 | 70.79 | 945 |
| OW1-160 | 1,600 | 1,100 | 100 | 110 | 110 | 70 | 75 | 100 | 20 | 650 | 1,050 | 550 | 200 | 165 | 75.64 | 1,108 |
| OW1-170 | 1,700 | 1,150 | 100 | 120 | 120 | 70 | 75 | 100 | 20 | 650 | 1,050 | 650 | 200 | 165 | 80.18 | 1,208 |
| OW1-175 | 1,750 | 1,200 | 100 | 130 | 130 | 70 | 75 | 110 | 20 | 650 | 1,050 | 700 | 200 | 166 | 81.17 | 1,293 |
| OW1-180 | 1,800 | 1,200 | 100 | 130 | 130 | 70 | 75 | 110 | 20 | 650 | 1,050 | 750 | 200 | 166 | 84.99 | 1,312 |
| OW1-190 | 1,900 | 1,300 | 100 | 135 | 135 | 70 | 75 | 100 | 20 | 650 | 1,050 | 850 | 200 | 167 | 86.47 | 1,415 |
| OW1-200 | 2,000 | 1,350 | 100 | 140 | 140 | 70 | 75 | 100 | 20 | 650 | 1,050 | 950 | 200 | 168 | 91.10 | 1,499 |
| OW1-225 | 2,250 | 1,500 | 100 | 160 | 160 | 80 | 100 | 700 | 20 | 750 | 1,550 | 700 | 250 | 169 | 101.59 | 2,042 |
| OW1-250 | 2,500 | 1,650 | 100 | 185 | 185 | 80 | 100 | 950 | 20 | 800 | 1,550 | 950 | 250 | 170 | 111.54 | 2,444 |
| OW1-275 | 2,750 | 1,800 | 110 | 200 | 200 | 100 | 110 | 750 | 50 | 850 | 2,000 | 750 | 250 | 172 | 121.76 | 3,075 |
| OW1-300 | 3,000 | 1,950 | 110 | 200 | 200 | 100 | 110 | 1,000 | 200 | 850 | 2,000 | 1,000 | 250 | 173 | 131.12 | 3,278 |
※寸法=mm、コーナー角度=度、必要地耐力=kN/m2、参考重量=kg
※その他の規格はこちらのカタログをご覧ください。
フレキシブルコーナー（Ｌ型擁壁用コーナー）
場所打ち擁壁のコーナー施工で苦労していませんか？
場所打ち擁壁のコーナー施工で右の写真のようにクラックが入ったり土圧によって傾いたりと、施工に苦労する場面はないでしょうか。
フレキシブルコーナーは鉄筋でつながっているため、土圧によって傾く心配がなく、角のクラックも入りにくい構造です。 他にも以下の特徴があります。
- 90°～130°まで自在に対応します。
- バールだけで動くので現場での角度調整が可能です。
- H500～H3000までラインアップ。
- 半端製品長・天端斜切にも対応できます。
OKウォールフェンス用コーナー（穴あり）
- 従来通り90°～130°まで自在に対応します。
- バールだけで動くので現場での角度調整が可能です。
- H500～H1500までラインアップ。
- コーナー部に支柱を立てる事ができます。
