車道用防護柵一体型擁壁、車道用防護柵基礎。

Products DetailOKガードウォールの特徴

  • 前面が垂直なので丁張りをしやすく施工も簡単です。
  • 標準製品での平面線形対応は、最小半径R=20m程度まで可能です。
  • 衝突荷重に対する擁壁の強度の安全性を確認するため、実物構造実験を行いました。
  • 『道路土工 擁壁工指針』及び『防護柵設置基準・同解説』に準拠しています。

規格・寸法

( )内は粘性土用の規格・寸法

寸法(mm)地盤反力度(kN/m2)
名称HBt1t2t3rr’h常時衝突時参考重量(kg)
OWG-606001,100(1,200)1501509025015045022(21)45(39)977(1,019)
OWG-757501,100(1,200)1501509025015045023(23)66(55)1,095(1,137)
OWG-1001,0001,100(1,200)1501509025015045034(33)80(68)1,291(1,333)
OWG-1251,2501,200(1,200)1501509025015045045(47)81(86)1,530(1,530)
OWG-1501,5001,300(1,400)1501509025065055(55)109(98)1,694(1,737)
OWG-1751,7501,400(1,550)1501509025065067(65)112(97)1,887(1,951)
OWG-2002,0001,550(1,700)1501509025065077(75)111(100)2,101(2,165)
OWG-2252,2501,650(1,850)22022010040075090(87)158(132)3,002(3,097)
OWG-2502,5001,800(2,050)220220100400750100(95)153(128)3,223(3,342)
OWG-2752,7501,950(2,200)220220100400850110(104)153(132)3,444(3,563)
OWG-3003,0002,100(2,350)220220100400850119(114)155(138)3,665(3,784)

設計条件

土質・地盤条件

土質砂質土粘性土
土の単位体積重量γs19kN/m218kN/m2
せん断抵抗角φ30°25°
擁壁底版と支持地盤との間の摩擦係数μ=0.6μ=0.6

荷重条件

1.常時
2.衝突荷重作用時

標準施工図

施工断面図
支柱基礎部詳細図

数量表(10mあたり)

H(mm)B(mm)基礎コンクリート(m3)基礎型枠(m2)基礎砕石(m2)敷モルタル(m3)
6001,100(1,200)1.30(1.40)2.0013.00(14.00)0.33(0.36)
7501,100(1,200)1.30(1.40)2.0013.00(14.00)0.33(0.36)
1,0001,100(1,200)1.30(1.40)2.0013.00(14.00)0.33(0.36)
1,2501,200(1,200)1.40(1.40)2.0014.00(14.00)0.36(0.36)
1,5001,300(1,400)1.50(1.60)2.0015.00(16.00)0.39(0.42)
1,7501,400(1,550)1.60(1.75)2.0016.00(17.50)0.42(0.465)
2,0001,550(1,700)1.75(1.90)2.0017.50(19.00)0.465(0.51)
2,2501,650(1,850)1.85(2.05)2.0018.50(20.50)0.495(0.555)
2,5001,800(2,050)2.00(2.25)2.0020.00(22.50)0.54(0.615)
2,7501,950(2,200)2.15(2.40)2.0021.50(24.00)0.585(0.66)
3,0002,100(2,350)2.30(2.55)2.0023.00(25.50)0.63(0.705)
※( )内は粘性土用

支柱設置穴充填材数量

アスファルト又はモルタル(m3)砂(m3)
0.0020.004

端部処理・最低連結本数

名称最低連結延長
OWG-6010m
OWG-758m
OWG-1008m
OWG-1258m
OWG-1506m
OWG-1756m
OWG-2006m
OWG-2254m
OWG-2504m
OWG-2754m
OWG-3004m
※端部用製品(L=1.5m)使用箇所も連結延長に含みます。

詳細図

断面図
断面図
断面図

載荷試験の状況はこちら

端部処理・最低連結本数


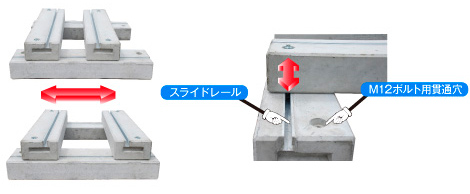

Products DetailOKガードベースの特徴

  • 内カーブ半径8mから対応可能です。
  • 道路縦断勾配は9%まで可能です。
  • B・C種に対応しています。
  • 『道路土工 擁壁工指針』及び『防護柵設置基準・同解説』に準拠しています。

規格・寸法

断面図
正面図
平面図
製品種別B参考重量
OKGB-80  (16)800682kg
OKGB-90  (12)900720kg
OKGB-100 (10)1000757kg
OKGB-110 (8)1100794kg
OKGB-120 (8)1200831kg

設計条件

【防護柵の設置基準・同解説】【道路土工-擁壁工指針】に準拠した設計を行っています。

道路の区分

道路の区分設計速度一般区間重大な被害が発生する恐れがある区間
その他の道路60km/h以上B種用A種用(当社製品不可)
50km/h以下C種用B種用(40km/h以下の場合はC種)

衝突荷重

種別衝突荷重衝突高
B・C種P=30kNHp=0.600m

設置歩掛

名称規格数量単位
世話役0.22
ブロック工0.22
普通作業員0.67
ガードベース2m5.00
バックホウ賃料4.9吊0.22
諸経費16%1.00
※10m当り

端部処理・最低連結本数

基礎工詳細

通常基礎工

側面図
平面図
数量表(通常基礎)
基礎工数量(延長10m当り)間詰部数量(延長10m当り)侵食数量(延長10m当り)
製品種別B(mm)製品重量(kg)敷モルタル(m3)コンクリート(m3)均し型枠(m2)基礎材(m2)間詰コンクリート(m3)止め型枠(m2)使用本数(本)コンクリート(m3)型枠(m2)摘要
OKGB-80(16)8006820.2011.0052.0010.050.1080.5280.0180.13
OKGB-90(12)9007200.2211.1052.0011.050.1160.5260.0180.13
OKGB-100(10)10007570.2411.2052.0012.050.1240.5250.0180.13
OKGB-110(8)11007940.2611.3052.0013.050.1320.5240.0180.13
OKGB-120(8)12008310.2811.4052.0014.050.1400.5240.0180.13

注)基礎工の寸法及び数量は、いずれも参考値です。
注)連結ボルト使用数量:2セット/箇所

L型擁壁設置部

数量表(L型擁壁設置部)
基礎工数量(延長10m当り)間詰部数量(延長10m当り)侵食数量(延長10m当り)
製品種別B(mm)製品重量(kg)敷モルタル(m3)コンクリート(m3)均し型枠(m2)基礎材(m2)間詰コンクリート(m3)止め型枠(m2)使用本数(本)コンクリート(m3)型枠(m2)摘要
OKGB-80(16)8006820.1810.9051.009.050.1080.5280.230.69
OKGB-90(12)9007200.2011.0051.0010.050.1160.5260.230.69
OKGB-100(10)10007570.2211.1051.0011.050.1240.5250.230.69
OKGB-110(8)11007940.2411.2051.0012.050.1320.5240.230.69
OKGB-120(8)12008310.2611.3051.0013.050.1400.5240.230.69

注)基礎工の寸法及び数量は、いずれも参考値です。
注)連結ボルト使用数量:2セット/箇所
注)上記数量は、被覆コンクリート厚:10cmの場合。
