Product Detail現場の適応性に優れた
RC構造の床版と基礎台

一体成型の地覆付床版をはじめ、床版基礎などに意匠登録があります。(特許申請中)
車両走行及び歩行者が安全に通行できるRC構造の簡易床板と基礎台です。
工期短縮でき、早期の交通開放が可能です。
使用場所に応じて多彩なサイズを製造可能です。

簡易床版の特徴

現場環境に適応

水路幅、荷重区分に合った形状・長さを自由に選択できるので、大変経済的です。

工期短縮

床版部分のプレキャスト化で現場作業が少なくなり、早期の交通開放および建設廃材低減が期待できます。

高炉スラグコンクリート

当社は高炉スラグ微粉末(ブレーン値6000㎠/g)を採用しています。それによりコンクリートに潜在水硬性が備わり、長期の強度が増進され、対塩害および凍結融解に抵抗性があります。

適用範囲

用途
道路・水路関係

農道橋・歩道橋・道路幅員拡幅・水路蓋(水路暗渠化)

港湾・公益施設

桟橋・貯留施設蓋・駐車場スラブ

適用範囲
荷重区分
荷重区分T-2(q=5kN/m2)T-6T-8T-14T-20T-25
設計自動車荷重20kN60kN80kN140kN200kN250kN
後輪一輪荷重8kN24kN32kN56kN80kN100kN

規格・寸法

種別
製品長L(m)
T-2
(q=5.0kN/m2)
厚みt(mm)
T-6
厚みt(mm)
T-8
厚みt(mm)
T-14
厚みt(mm)
T-20
厚みt(mm)
T-25
厚みt(mm)
0.8125125125150175200
1125125125150175200
1.5125125125150175225
2125125150175200225
2.5150150150200225250
3150150175200250275
3.5150150200250275300
4150200200250300325
4.5150200225275325350
5175225225300350350
5.5200250250325350375
6225250250325350400
L=6m超の床版も提供できますのでお気軽にご相談ください。(最長9.5m)
(長さによっては、プレストレスト床版か高強度鉄筋・高強度コンクリート床版での対応になります。)
製品Lは0.1mピッチで製造可能です。詳細な規格・寸法はカタログをご確認ください。
平面図
側面図

支承幅の標準寸法

種類製品長L(mm)支承幅(mm)
T-24700以下230
4800以上230
T-63300以下250
3400以上250
T-83300以下250
3400以上250
T-143000以下330
3100以上330
T-203300以下250
3400以上350
T-252900以下250
3000以上400

標準据付歩掛(地覆付床版も同様)

質量区分
1枚当り(kg)
1日当り
標準布設量(枚/日)
据付工
世話役(人)
据付工
特殊作業員(人)
据付工
普通作業員(人)
据付工
ラフテレーンクレーン(日)
使用機械
250kg未満450.220.220.670.224.8~4.9t吊り
250kg超~500kg未満430.230.230.700.234.8~4.9t吊り
500kg超~750kg未満400.250.251.000.254.8~4.9t吊り
750kg超~1000kg未満380.260.261.050.264.8~4.9t吊り
1000kg超~1250kg未満360.280.281.110.284.8~4.9t吊り
1250kg超~1500kg未満340.290.291.180.294.8~4.9t吊り
1500kg超~2000kg未満310.320.321.290.3210~11t吊り
2000kg超~2500kg未満280.360.361.610.3610~11t吊り
2500kg超~3000kg未満250.400.401.800.4010~11t吊り
3000kg超~3500kg未満220.450.452.050.4610~11t吊り
3500kg超~4000kg未満180.560.562.500.5610~11t吊り
4000kg超~4500kg未満150.670.673.000.6715~16t吊り
4500kg超~5500kg未満120.830.834.170.8325t吊り
5500kg超~6500kg未満101.001.005.001.0025t吊り
6500kg超~7500kg未満81.251.256.251.2525t吊り
  1. 布設に伴う材料の移動手間(20m以内)を含みます。
  2. 施工数量と連続性の有無、作業現場の広狭等の現場条件を勘案し、1日当りの標準布設量を±20%の範囲で補正することができます。
  3. クレーンは賃料とします。
  4. 歩掛は当社の実績によります。

一体成型なのでコールドジョイントが発生せず、強固な構造となっている

床版の据付だけで済むため設計が簡略化される

現場においても据付だけで済むため施工が簡略化される

地覆付床版には「通常型」と「切り下げ型」の2種類があります。
「通常型」は床版の延長=地覆長で、「切り下げ型」は地覆の開始地点を内側にすることで道路等に食い込まない構造になっています。
 また、「切り下げ型」は車両侵入の際に地覆との接触リスクも下がります。さらに反射板が付いていることで安全性が高まります。


仕様変更について

床版両端に穴が開くタイプもご注文いただけます。

その場合の床版基礎は、片側はOK式アンカーバー、片側は寸切りボルトを推奨します。

(左)H150(右)H100 材質:ウレタンゴム

Q&A簡易床版についてよくあるご質問

製品幅は、1.0mしか出来ませんか?

0.60mから任意に製作可能です。幅が1.5mを超える製品についてはご相談ください。

床版と下部を固定するためのアンカー孔は、どうされていますか?

ご要望に応じて対応致します。基本的には、製品1枚につき、1箇所のアンカー孔を設けています。当社の基礎台にはインサートが埋め込まれていますので、ボルト等を立てて接続してください。

グレーチング開口は、どうされていますか?

ご要望に応じて対応致します。グレーチング開口は、600□が多いです。ただし幅1.0mに対し600□の開口は、製造不可の為、製品2.0枚に跨って開口を開けるか、幅を構造上持つまで広げて対応致します。


ベースコンクリートがあれば、床版4枚程度を半日で施工完了OKGV(グラビティブロック)

*意匠登録製品

特徴

  • 床版に対応するプレキャスト基礎台です。
  • プレキャスト床版とセットで使用し、既設側溝を撤去せず蓋ができます。
    また、農地や民家の進入路にも利用できます。
  • 「土地改良事業計画設計基準」「道路土工 -擁壁工指針-」を参考に設計しています。
  • 据付後は即時供用可能で、工期短縮による優れた経済性を実現します。

規格・寸法

荷重名称適用荷重標準L(mm)
AタイプT-22005※2
BタイプT-6・T-82005※2
CタイプT-14・20※1・25※12005※2
DタイプT-20・252005※2
※1 床版長が短い場合
※2 A~Cは短尺L=1000〜1900(100ピッチ)・Dは短尺L=1000のみ

寸法表(Aタイプ)

製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVA250-135-20080250530135200335574
OKGVA250-160-20080250530160200360597
OKGVA250-185-20080250530185200385620
OKGVA250-210-20080250530210200410643
OKGVA250-235-20080250530235200435666

寸法表(Bタイプ)

製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVB270-135-300120270590135300435854
OKGVB270-160-300120270590160300460877
OKGVB270-185-300120270590185300485900
OKGVB270-210-300120270590210300510923
OKGVB270-235-300120270590235300535946
OKGVB270-260-300120270590260300560969

寸法表(Cタイプ)

製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-160-6002403507901606007601993
OKGVC350-160-7002803508301607008602365
OKGVC350-160-8003203508701608009602756
OKGVC350-160-90036035091016090010603166
OKGVC350-160-1000400350950160100011603592
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-185-6002403507901856007852016
OKGVC350-185-7002803508301857008852388
OKGVC350-185-8003203508701858009852779
OKGVC350-185-90036035091018590010853189
OKGVC350-185-1000400350950185100011853615
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-210-6002403507902106008102039
OKGVC350-210-7002803508302107009102411
OKGVC350-210-80032035087021080010102802
OKGVC350-210-90036035091021090011103212
OKGVC350-210-1000400350950210100012103638
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-235-6002403507902356008352062
OKGVC350-235-7002803508302357009352434
OKGVC350-235-80032035087023580010352825
OKGVC350-235-90036035091023590011353235
OKGVC350-235-1000400350950235100012353661
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-260-6002403507902606008602085
OKGVC350-260-7002803508302607009602457
OKGVC350-260-80032035087026080010602848
OKGVC350-260-90036035091026090011603258
OKGVC350-260-1000400350950260100012603684
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-285-6002403507902856008852108
OKGVC350-285-7002803508302857009852480
OKGVC350-285-80032035087028580010852871
OKGVC350-285-90036035091028590011853281
OKGVC350-285-1000400350950285100012853707
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-310-6002403507903106009102131
OKGVC350-310-70028035083031070010102503
OKGVC350-310-80032035087031080011102894
OKGVC350-310-90036035091031090012103304
OKGVC350-310-1000400350950310100013103730
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVC350-335-6002403507903356009352154
OKGVC350-335-70028035083033570010352526
OKGVC350-335-80032035087033580011352917
OKGVC350-335-90036035091033590012353327
OKGVC350-335-1000400350950335100013353753

寸法表(Dタイプ)

製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVD420-360-4251704207903604257851705
OKGVD420-360-5252104208303605258852077
OKGVD420-360-6252504208703606259852468
OKGVD420-360-72529042091036072510852878
OKGVD420-360-82533042095036082511853306
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVD420-385-4251704207903854258101728
OKGVD420-385-5252104208303855259102100
OKGVD420-385-62525042087038562510102491
OKGVD420-385-72529042091038572511102901
OKGVD420-385-82533042095038582512103329
製品名t1(mm)t2(mm)t3(mm)h1(mm)h2(mm)h3(mm)重量(kg)
OKGVD420-410-4251704207904104258351751
OKGVD420-410-5252104208304105259352123
OKGVD420-410-62525042087041062510352514
OKGVD420-410-72529042091041072511352924
OKGVD420-410-82533042095041082512353352

参考断面図

据付歩掛について

据付歩掛表は、施工パッケージ共通工プレキャスト擁壁工の「プレキャスト擁壁設置」を準用しております。

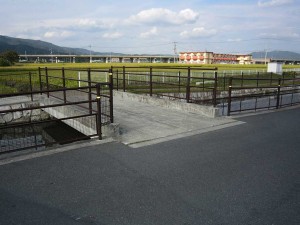

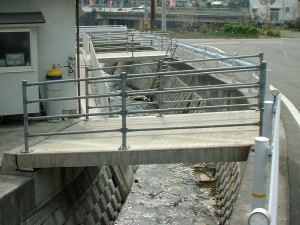

床板据付け写真
