OKコネクター
OKコネクターの特徴
- 水膨張不織布による優れた止水性能。
- らせん形状のFEP管に対応。
- 締め付けは手締めで十分。作業性が大幅にアップ。
- 難燃高密度ポリエチレン（難燃性評価）。
※【JIC C 3653 電力用ケーブルの地中埋設の施工方法】に基づく難燃性試験により、自己消火性能を満足する事を確認しております。

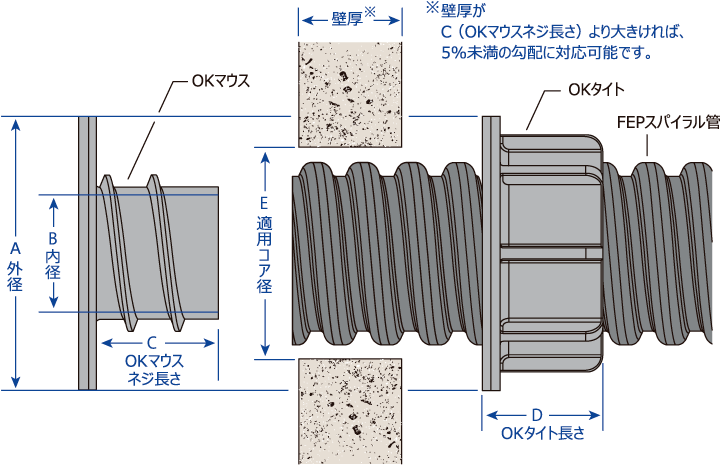

製品寸法
| 呼び径 | A 外径 | B 内径 | C OKマウスネジ長さ | D OKタイト長さ | E 適用コア径 | 推奨値 |
|---|---|---|---|---|---|---|
| Φ30 | Φ74 | Φ25 | 27 | 25 | 43～50 | 45 |
| Φ40 | Φ89 | Φ36 | 37 | 33 | 58～65 | 60 |
| Φ50 | Φ98 | Φ44 | 46.5 | 40 | 68～75 | 70 |
| Φ65 | Φ123 | Φ59 | 58.5 | 52 | 89～96 | 90 |
| Φ80 | Φ138 | Φ73 | 68 | 60 | 105～112 | 110 |
| Φ100 | Φ182 | Φ92.5 | 83 | 73 | 132～141 | 135 |
| Φ125 | Φ213 | Φ115 | 105 | 90 | 165～175 | 170 |
| Φ150 | Φ241 | Φ140 | 124 | 104 | 197～207 | 200 |
取付方法
