OS側溝（OK式皿状可変側溝）
OS側溝（OK式皿状可変側溝）の特徴
二段式水路構造
集水効果2倍
OS側溝は、製品の表面を5mm凹ませ（二段式水路構造）、側溝の表面にも小さな水路の役目となる形状を作りました。これにより表面を流れる横断水の流出を抑制させ、雨水をグレーチングへ確実に誘導し側溝の集水効率を向上させます。
車道側からの雨水流出を遮断
セーフティグレーチング
バリアフリーと安定した集水
手掛けのいらない安全な構造の蓋です。セーフティグレーチング（幅5cmの細目グレーチング）をすべての開口部に入れることで、手掛けがなくなり、さらにバランス良い集水が可能となりました。
- 従来の手掛けのように大きな穴がないので、ハイヒールや子供の足・老人の杖・乳母車などが落ちる心配がありません。
- バランスの良いグレーチングの配置（2ｍに1箇所設置）により、安定した集水効率を実現します。
- バランスの良いデザインは道路や街並にも統一性を与えます。
側壁垂直構造
省スペース・舗装沈下防止
OS側溝は側壁をフラットにし、民地側に擁壁などの壁体構造物がある場合でも隙間を空けずに施工でき、土地を最大に利用できるので、設計範囲が広がります。
また、道路側においても転圧不足等による地盤の沈下を防ぐ事になり、道路と側溝表面の接点に発生しやすい段差・水たまりが出来るのを防止します。
オメガ（Ω）側溝
消音構造
側溝蓋のガタツキを抑え、音を止めるためにOS側溝はオメガ側溝（特殊工法による消音構造）を標準装備にしました。
音もガタツキもなくなり、耐久性も強度も向上しました。
※東京都建設局の新技術情報データベースに登録されました。
OS桝 製品詳細
OS側溝と同じ外幅なので、外側（民地側）・内側（道路側）にはみでない！
OS桝は、OS側溝の端部接続用桝です。
3面にノックアウトを設けていますのでL字接続・T字接続・ストレ－ト接続が簡単にできます。また、OS側溝と同じ外幅なので、とおりがキレイに揃い美観に優れます。
OS桝の特徴
OS側溝と同じ外幅ですので、外側（民地側）・内側（道路側）にはみでることがありません。
施工図
鉄筋を入れてあるので、ノックアウト（3面）を使用できます。
OS可変とOS桝接続例
※接続方向パターンについては、上の施工図を参照してください。
施工写真
OS-M型 製品詳細
OS-M型
品番：OS-M
OS可変側溝からM型アートへ綺麗に変換するための接続用側溝です。
製品図
規格寸法表
| 寸法（mm） | |||||
|---|---|---|---|---|---|
| 名称 | h | H | h’ | H’ | 参考重量（kg） |
| OS-M-3-3 | 350 | 440 | 340 | 435 | 126 |
| OS-M-3-4 | 450 | 540 | 440 | 535 | 148 |
| OS-M-3-5 | 550 | 640 | 540 | 635 | 170 |
| OS-M-3-6 | 650 | 740 | 640 | 735 | 192 |
| OS-M-3-7 | 750 | 840 | 740 | 835 | 214 |
| OS-M-3-8 | 850 | 940 | 840 | 935 | 236 |
| OS-M-3-9 | 950 | 1040 | 940 | 1035 | 258 |
| OS-M-3-10 | 1050 | 1140 | 1040 | 1135 | 280 |
| OS-M-3-11 | 1150 | 1240 | 1140 | 1235 | 302 |
接続例
OSU製品詳細
OSU
品番：OSU
OSと同様に、蓋を取付けた際も天板部に5mmの凹が付いているため、集水効率を向上させます。
- 設計条件はOS側溝と同じT-25です。
- 縦断の蓋・グレーチングはOS側溝と兼用します。
- 落ち蓋式U字溝（特車・PU側溝等）の代わりとして使用可能です。
製品図
※浸透タイプは対応しておりません。
OSU消音側溝規格寸法表
| 寸法（mm） | 参考重量（kg） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | a | b | c | d | e | f | h | w | L2000 | L1000 |
| OSU3-3 | 300 | 300 | 300 | 60 | 60 | 70 | 460 | 420 | 390 | 195 |
| OSU3-4 | 300 | 280 | 400 | 60 | 70 | 70 | 560 | 420 | 463 | 231 |
| OSU3-5 | 300 | 260 | 500 | 60 | 80 | 80 | 670 | 420 | 568 | 284 |
| OSU3-6 | 300 | 250 | 600 | 60 | 85 | 85 | 775 | 420 | 660 | 330 |
OSU横断タイプ
- グレーチングは図面内の規格になります。
OSU横断側溝規格寸法表
| 寸法（mm） | 参考重量（kg） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 名称 | a | b | c | d | e | f | h | w | L2000 | L1000 |
| OSU3-3 | 300 | 300 | 330 | 60 | 60 | 70 | 460 | 420 | 403 | 201 |
| OSU3-4 | 300 | 280 | 430 | 60 | 70 | 70 | 560 | 420 | 476 | 238 |
| OSU3-5 | 300 | 260 | 530 | 60 | 80 | 80 | 670 | 420 | 581 | 290 |
| OSU3-6 | 300 | 250 | 630 | 60 | 85 | 85 | 775 | 420 | 673 | 336 |
OSカーブ 製品詳細
OSカーブ
品番：OSCS(ストレート), OSCL(左カーブ), OSCR(右カーブ)
R8.6から最小R4.0まで対応！
- 既設に対しては、OSカーブのソケット部を接続します。
- 呼び名は、既設の出発点(凹ソケット部)から見た方向とします。
OSストレート（OSCS）
| 寸法（mm） | ||||
|---|---|---|---|---|
| 名称 | C | C’ | H | 参考重量（kg） |
| OSCS-3-3 | 350 | 85 | 440 | 194 |
| OSCS-3-4 | 450 | 85 | 540 | 234 |
| OSCS-3-5 | 550 | 85 | 640 | 274 |
| OSCS-3-6 | 650 | 85 | 740 | 314 |
| OSCS-3-7 | 750 | 85 | 840 | 354 |
| OSCS-3-8 | 850 | 85 | 940 | 394 |
| OSCS-3-9 | 950 | 85 | 1040 | 434 |
OS左カーブ（OSCL）
| 寸法（mm） | ||||
|---|---|---|---|---|
| 名称 | C | C’ | H | 参考重量（kg） |
| OSCL-3-3 | 350 | 85 | 440 | 184 |
| OSCL-3-4 | 450 | 85 | 540 | 224 |
| OSCL-3-5 | 550 | 85 | 640 | 264 |
| OSCL-3-6 | 650 | 85 | 740 | 304 |
| OSCL-3-7 | 750 | 85 | 840 | 344 |
| OSCL-3-8 | 850 | 85 | 940 | 384 |
| OSCL-3-9 | 950 | 85 | 1040 | 424 |
OS右カーブ（OSCR）
| 寸法（mm） | ||||
|---|---|---|---|---|
| 名称 | C | C’ | H | 参考重量（kg） |
| OSCR-3-3 | 350 | 85 | 440 | 184 |
| OSCR-3-4 | 450 | 85 | 540 | 224 |
| OSCR-3-5 | 550 | 85 | 640 | 264 |
| OSCR-3-6 | 650 | 85 | 740 | 304 |
| OSCR-3-7 | 750 | 85 | 840 | 344 |
| OSCR-3-8 | 850 | 85 | 940 | 384 |
| OSCR-3-9 | 950 | 85 | 1040 | 424 |
OS土留カセット可変側溝 製品詳細
OS土留カセット可変側溝
従来の土留タイプの側溝は、側溝本体と底版が一体化しており、ユーザーのニーズに限られた製品でしか対応できないのが実情でしたが、底版を本体から分割することによって、さまざまな条件荷重に対しても、それに見合う底版を選択することで、設計への対応が簡単にできるようになりました。
また、施工においても従来の土留タイプの側溝よりもスピーディーに敷設ができ、非常に経済的です。

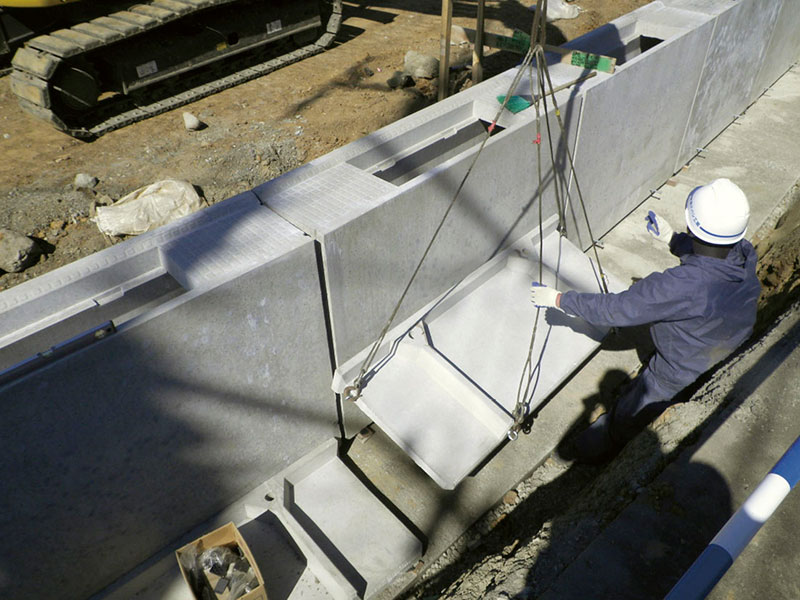

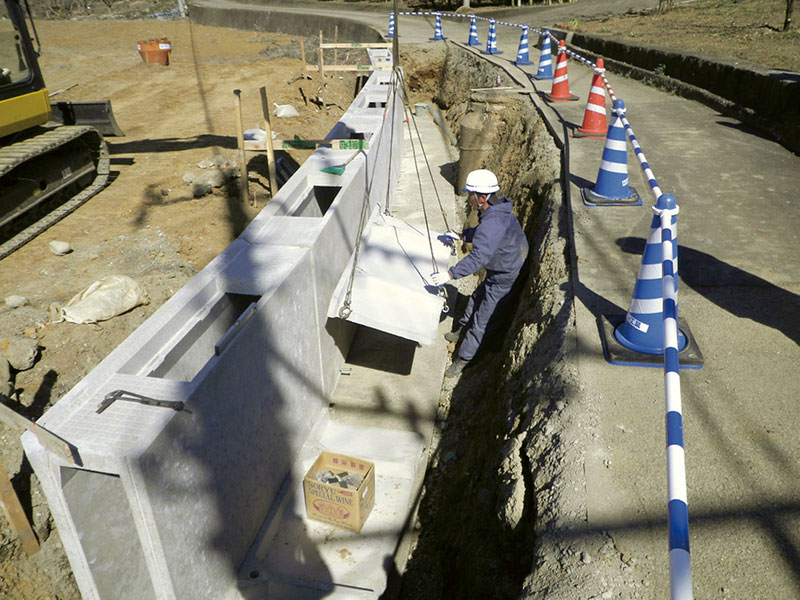

施工写真
製品図
設計条件
- 上積荷重：q=10(kN/m2)
- 土のせん断抵抗角：φ=30(°)
- 土の単位体積重量：γs=19(kN/m3)
- 摩擦係数：μ=0.6
据付歩掛（施工延長10m当たり）
| 製品の質量区分（kg） | ||||
|---|---|---|---|---|
| 名称 | 規格 | 単位 | 100～170 | 170～350 |
| 世話役 | 人 | 0.02 | 0.02 | |
| 特殊作業員 | 人 | ー | 0.01 | |
| 普通作業員 | 人 | 0.195 | 0.195 | |
| トラッククレーン資料 | 油圧式4.8t～4.9t吊 | 日 | 0.03 | 0.03 |
OSスリット側溝 製品詳細
高い掃流性と集水率の短工期・頂版一体型側溝
安全性・機能性・経済性に優れた景観美の支え役
都市景観への関心の高まりや短工期を強いられる現場において、蓋と一体型であるOSスリット側溝は、高い導入効果を発揮します。
中央に配置された一本のスリットは景観美を生み出すだけでなく、最小限の溝幅で安全面にも配慮。蓋の破損の恐れもなく、耐久性に優れます。
商品ラインナップ
OSスリット側溝の特徴
高い集水率
OSスリット側溝は、二段式水路構造（側溝表面凹5mm）により表面にも水路を形成し、無駄なく側溝内に流します。
スリット部を縦方向に長く設置してあるので多くの雨水を集水できます。
無音構造
蓋がないため、ぐらつきによる騒音の心配がありません。
掃流性の向上
側溝内の底辺が円形状のため、少ない水量で高い水深が確保でき、掃流性が向上し、泥溜まりを防止します。
工期短縮
頂版一体型の管渠状であるため部品点数が少なく、管渠型側溝と同等の敷設性能が保たれ施工性に優れています。
OK式サイクリング側溝 製品詳細
自転車レーンの幅員を拡張し、安全性に配慮しました。
