集水桝
Products Detail特徴
工期短縮効果と高い経済性
プレキャスト化により、大幅な工期短縮を実現できます。
優れた施工性
接続水路に係る開口加工は当社で行いますので、現場の施工効率が大幅に向上します。現場の重機に合わせてユニットを分割し、軽量化を図れます。
多種多様な使用用途
集水桝、泥溜桝、オリフィス桝、ポンプピット等、多種多様な用途に使用可能です。
正方形や長方形など様々なサイズに対応しています
Lineup集水桝ラインナップ
正方形集水桝（□300～□1000）
| 寸法（mm） | 参考重量（kg） | ||||
|---|---|---|---|---|---|
| 名称（A） | t | h（最小） | H（最大） | （1mあたり） | （100mあたり） |
| 300×300 | 120 | 500 | 950 | 464 | 46 |
| 300×300 | 150 | 500 | 1050 | 621 | 62 |
| 400×400 | 120 | 500 | 1250 | 574 | 57 |
| 400×400 | 150 | 500 | 1250 | 759 | 76 |
| 450×450 | 120 | 500 | 1250 | 629 | 63 |
| 450×450 | 150 | 500 | 1250 | 828 | 83 |
| 500×500 | 150 | 500 | 1250 | 897 | 90 |
| 500×500 | 200 | 500 | 2000 | 1288 | 129 |
| 600×600 | 150 | 500 | 1350 | 1035 | 104 |
| 600×600 | 200 | 500 | 2000 | 1472 | 147 |
| 700×700 | 150 | 500 | 1350 | 1173 | 117 |
| 700×700 | 200 | 500 | 2000 | 1656 | 166 |
| 800×800 | 150 | 500 | 1650 | 1311 | 131 |
| 800×800 | 200 | 500 | 2000 | 1840 | 184 |
| 900×900 | 150 | 500 | 1650 | 1450 | 145 |
| 900×900 | 200 | 500 | 1500 | 2024 | 202 |
| 1000×1000 | 150 | 500 | 1550 | 1587 | 159 |
| 1000×1000 | 200 | 500 | 1500 | 2208 | 221 |
製品高さに関しましては、50mmピッチで指定できます。
分割高さは、加工の形状により当社で指定する場合があります。重量に関するお問い合わせは当社までお問い合わせください。
街渠桝
街渠桝規格表（Aタイプ・Bタイプ）
| 寸法（mm） | ||
|---|---|---|
| 名称（A×B） | h（最小） | H（最大） |
| 300×400 | 500 | 1050 |
| 300×500 | 500 | 1150 |
| 400×500 | 500 | 1050 |
| 400×600 | 500 | 1050 |
一般的な道路用コンクリート製品に使用できるので、施工効率が向上します。Bタイプのような加工は正方形型でも加工可能です。
Lineup大型集水桝ラインナップ
大型集水桝ー正方形型
| 寸法（mm） | 参考重量（kg） | 参考重量（kg） | ||
|---|---|---|---|---|
| 名称（A） | h（最小） | H（最大） | （1mあたり） | （100mmあたり） |
| 1100×1100 | 500 | 2000 | 2392 | 239 |
| 1200×1200 | 500 | 2000 | 2576 | 258 |
| 1300×1300 | 500 | 2000 | 2760 | 276 |
| 1400×1400 | 500 | 2000 | 2944 | 294 |
| 1500×1500 | 500 | 2000 | 3128 | 313 |
| 1600×1600 | 500 | 2000 | 3312 | 331 |
| 1700×1700 | 500 | 2000 | 3496 | 350 |
| 1800×1800 | 500 | 2000 | 3680 | 368 |
| 1900×1900 | 500 | 2000 | 3864 | 386 |
| 2000×2000 | 500 | 2000 | 4048 | 405 |
- 吊り方法は製品天端にデーハー（2.5t）4点になります。
- 重量に応じて2分割になる場合があります。
- □1000以上の集水桝に関しましては、グレーチング埋込みのスラブ版を製作いたします。
分割高さは、加工の形状により当社で指定する場合があります。重量に関するお問い合わせは当社までお問い合わせください。
大型集水桝ー長方形型
| 組み合わせ | 寸法（mm） | |||
|---|---|---|---|---|
| 名称（A） | 最小 | 最大 | h（最小） | H（最大） |
| 1000〜2000 | 1000×1100 | 1900×2000 | 500 | 2000 |
- 重量に関しましては、当社までお問い合わせください。
- 吊り方法は製品天端にデーハー（2.5t）4点になります。
- 重量に応じて2分割になる場合があります。
- 大型集水桝と同様に、□1000以上の集水桝に関しましては、グレーチング埋込みのスラブ版を製作いたします。
スラブ式集水桝
特徴
様々な形状の蓋にも対応
スラブを使用することにより、丸蓋・角蓋にも対応できます。
優れた経済性
グレーチングなどの部材が最小の形状で対応できます。
→□600（グレーチング）やφ600の開口（丸蓋）にすることで、大幅なコストカットを実現できます。
通常の集水桝同様、スラブも正方形や長方形など様々なサイズに対応しています。
優れた安全性
鉄筋コンクリート・T-25 対応なので、頻繁に車両走行する公道等に使用できます。
・600角グレーチング
・ステップ位置に合わせて開口位置を偏心させることが可能です。
・T-25またはT-14の構造計算で製造できます。
正方形スラブ（集水桝対応表）
| スラブ名称（A） | H | 桝名称（1） | 壁厚 | 桝名称（2） | 壁厚 |
|---|---|---|---|---|---|
| □1100 | 200 | 700×700 | 200 | 800×800 | 150 |
| □1200 | 200 | 800×800 | 200 | 900×900 | 150 |
| □1300 | 200 | 900×900 | 200 | 1000×1000 | 150 |
| □1400 | 200 | 1000×1000 | 200 | ー | ー |
| □1500 | 200 | 1100×1100 | 200 | ー | ー |
| □1600 | 200 | 1200×1200 | 200 | ー | ー |
| □1700 | 200 | 1300×1300 | 200 | ー | ー |
| □1800 | 200 | 1400×1400 | 200 | ー | ー |
| □1900 | 200 | 1500×1500 | 200 | ー | ー |
| □2000 | 200 | 1600×1600 | 200 | ー | ー |
| □2100 | 200 | 1700×1700 | 200 | ー | ー |
| □2200 | 200 | 1800×1800 | 200 | ー | ー |
| □2300 | 200 | 1900×1900 | 200 | ー | ー |
| □2400 | 200 | 2000×2000 | 200 | ー | ー |
長方形スラブ
| 組み合わせ | |||
|---|---|---|---|
| 名称（A） | H | 最小 | 最大 |
| 1100〜2400 | 200 | 1100×1200 | 2300×2400 |
重量に関しましては、当社までお問い合わせください。
スラブの開口位置は、ステップ位置に合わせて変更可能です。分割対応型集水桝同様、連結プレートで固定してください。

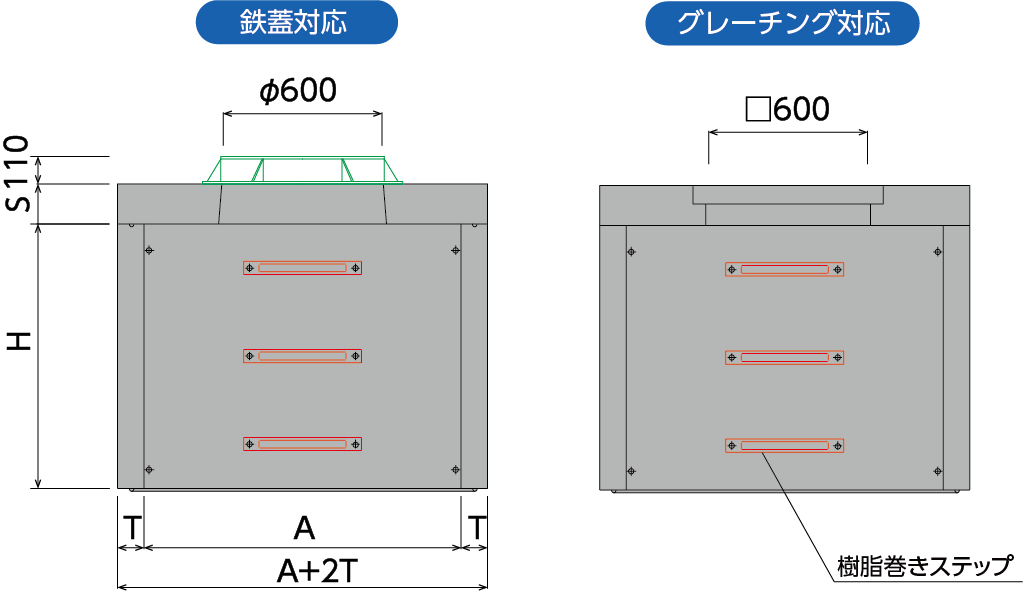

軽量型集水桝
特徴
大幅な軽量化を実現
壁厚を薄くすることにより、通常の集水桝と比べ大幅な軽量化を実現しています。
優れた安全性
鉄筋コンクリート・T-25 対応なので、頻繁に車両走行する公道等に使用できます。
| 寸法（mm） | ||||
|---|---|---|---|---|
| 名称（A） | S | B | T | H |
| □900 | 110 | 90 | 70 | ※ |
| □1200 | 150 | 100 | 100 | ※ |
| □1500 | 150 | 120 | 120 | ※ |
| □2000 | 200 | 150 | 150 | ※ |
※各サイズごと様々なユニットを使用できます。重量・組み合わせに関しましては当社までお問い合わせください。
