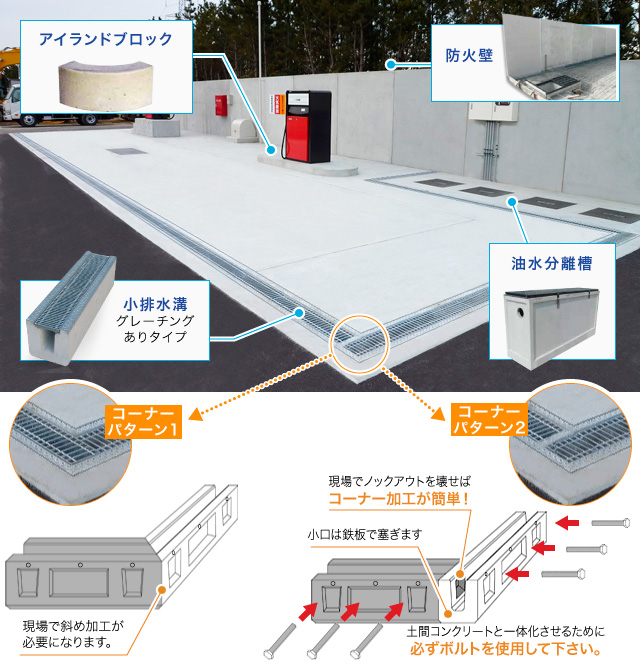

ガソリンスタンド等で利用されているオーイケの側溝です。

OK式小排水溝

T-25対応
品番:OKSHK, OKSHK2

OKSHK1
OKSHK2
ノックアウト付アングルなしタイプ
OKSHK2
ノックアウト付アングル・蓋有タイプ
[+]拡大する
[+]拡大する

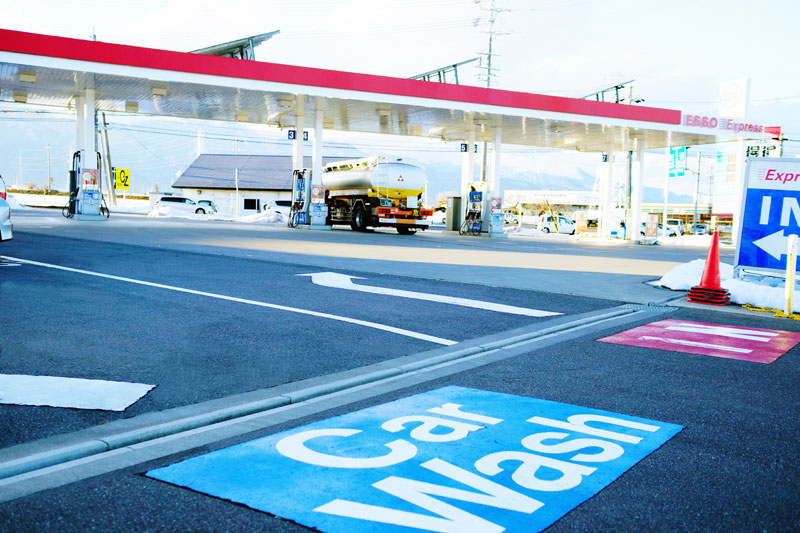

大型ローリーが乗っても大丈夫!

  • 耐荷重25tで大型車両対応です。
    ご要望により構造計算書を提出致します。
  • 土間コンクリートと一体化により、段差が生じません。
    インサートにボルトを挿入することにより更に土間コンとの一体化が強化されます。
  • Ⅱ型(グレーチング対応型)
    保護カバーは亜鉛メッキなので錆びません。表面が凸凹なので滑り止め効果があります。オメガ構造により、グレーチングはボルト固定をしなくても跳ね上がりません。
    ボルト固定が不要なので掃除の際、取り外しが簡単です。
    ※オメガ構造は、全国の公共道路の側溝に採用されています。

CADダウンロード

オメガ構造と土間一体用インサート使用例

洗車ピット

品番:CWP30-4(L3000×H400), CWP40-4(L4000×H400)

洗車ピットは沈殿槽です。
洗車で洗い流された水をグレーチングから集水し、比重の違いで土砂や泥を分離し、油水分離槽に流します。
ガソリンスタンドや洗車場/重機・農機レンタル業では、土砂の量も多いので清掃は沈殿桝や油水分離槽等の深い桝で行うより、浅い槽で清掃した方がより効果的です。
