施工に優れた大型ブロック積み擁壁

Product DetailOKエコブロックとは?

施工性の省力化・建設コストの縮減の要望に応える為開発しました。
胴込めコンクリートを打設する事により、堅固な練積み擁壁を構築できます。

OKエコブロックの特徴

[+]拡大する
※明度:色の明るさ
※テクスチャー:素材の持つ質感・肌理
  • 1m2と大型で施工の省力化が図れます。
  • ブロック本体が軽量な為、経済性に優れます。
  • 水平積みで自立し施工性に優れます。(5分勾配)
  • 天端斜切り加工が可能です。
  • 専用の基礎ブロックを使用する事で、1割・1割5分、3分や4分勾配にも対応できます。
  • ブロックの表面は自然環境に溶け込みやすい自然石模様です。

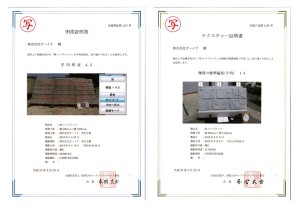

  • 国立研究開発法人土木研究所 自然共生研究センターに準拠した模様です。
    明度:4.5 テクスチャー:14
  • 特許取得済(特許第6803349)、意匠登録済み

規格・寸法

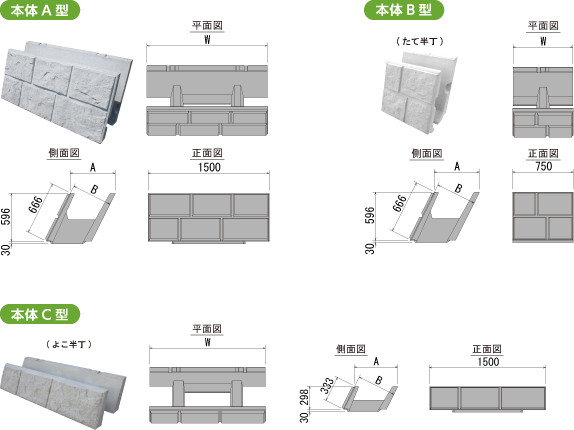

本体(特許製品)

本体A型
名称寸法(mm)A寸法(mm)B寸法(mm)W参考重量(kg)胴込量(m3)
350A39135014953940.198
450A50345014914080.289
500A55950014914350.338
750A83975014884800.567
1000A1118100014885290.799
1250A1398125014885781.032
1500A1677150014886361.264
本体B型
名称寸法(mm)A寸法(mm)B寸法(mm)W参考重量(kg)胴込量(m3)
350B3913507452000.099
450B5034507412120.148
500B5595007412180.169
750B8397507382560.279
1000B111810007382800.399

※1250・1500サイズに関しましては、本体A型をカットしてご使用ください。

本体C型
名称寸法(mm)A寸法(mm)B寸法(mm)W参考重量(kg)胴込量(m3)
350C39135014952000.099
450C50345014912190.153
500C55950014912180.169
750C83975014882700.274
1000C1118100014882940.394
1250C1398125014883280.508
1500C1677150014883630.627

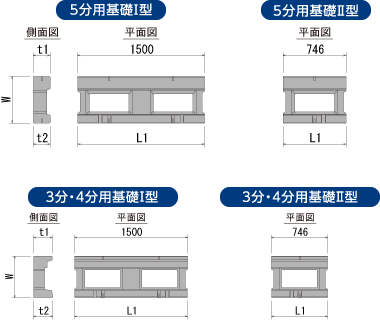

5分用基礎/3・4分用基礎(特許出願中

5分用基礎Ⅰ型
5分用基礎Ⅱ型
3分・4分用基礎Ⅰ型
3分・4分用基礎Ⅱ型

5分用基礎

寸法(mm)W寸法(mm)t1寸法(mm)t2寸法(mm)L1参考重量(kg)胴込量(m3)
3505-35Ⅰ55020020014952470.055
5-35Ⅱ5502002007431200.028
4505-45Ⅰ65020020014912530.073
5-45Ⅱ6502002007411270.037
5005-50Ⅰ71020020014912750.087
5-50Ⅱ7102002007411280.044
7505-75Ⅰ100020020014883200.182
5-75Ⅱ10002002007391600.091
10005-100Ⅰ128020020014883660.26
5-100Ⅱ12802002007391830.13

3・4分用基礎

寸法(mm)W寸法(mm)t1寸法(mm)t2寸法(mm)L1参考重量(kg)胴込量(m3)
3503分勾配3-35Ⅰ55025025614952530.064
3-35Ⅱ5502502567431270.032
4分勾配4-35Ⅰ55025021614952500.056
4-35Ⅱ5502502167431210.028
4503分勾配3-45Ⅰ65025027214912730.091
3-45Ⅱ6502502727411360.046
4分勾配4-45Ⅰ65025022414912620.078
4-45Ⅱ6502502247411310.039
5003分勾配3-50Ⅰ71025028314912880.111
3-50Ⅱ7102502837411420.056
4分勾配4-50Ⅰ71025022914912670.093
4-50Ⅱ7102502297411340.047

1割用基礎/1割5分用基礎(特許出願中

1割用基礎
1割5分用基礎

1割用基礎

名称規格寸法(mm)B1寸法(mm)B2寸法(mm)H1寸法(mm)H2寸法(mm)L1参考重量(kg)胴込量(m3)
50CI350型-1型50010050037814956340.037
350型-2型5001005003787413170.037
70CI350型-1型660200700578149512240.044
350型-2型6602007005787416120.044

1割5分用基礎

名称規格寸法(mm)B1寸法(mm)B2寸法(mm)H1寸法(mm)H2寸法(mm)L1参考重量(kg)胴込量(m3)
50EI350型-1型49010050030914955880.033
350型-2型4901005003097412780.033
70EI350型-1型670200700509149511770.041
350型-2型6702007005097415560.041

標準断面図(5分勾配)

曲線部

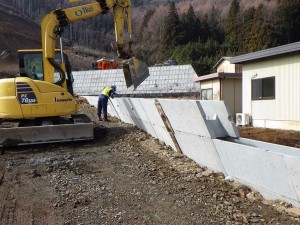

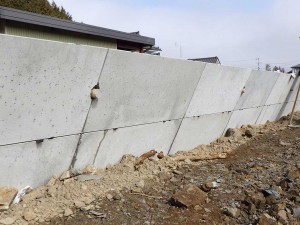

施工写真

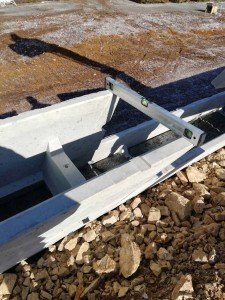

5分勾配の場合は前丁張が不要。水平であればOK!

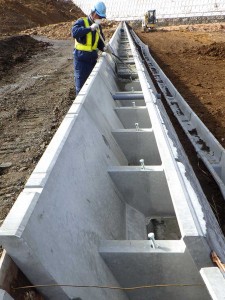

裏込め材がなくてももう一段積むことができ、生コンの打設も可能です。
