HDウォール

大地震対応の大臣認定擁壁で
更なる安心と信頼!

  • CAD
  • カタログ

耐震住宅を足下から守る
優良宅地をHDウォールで構築!

HDウォールは、住宅造成等規制法施行令第14条の規定に基づき、国内で初めて大臣認定を受けた大地震(水平震度kh=0.25)対応の擁壁です。

耐震や制震、免震など優れた技術を持つ長期優良住宅を支える土台として、オーイケのHDウォールは100年の耐久性を有する屈強さを誇ります。

HDウォールの特徴


01安心の大臣認定製品、手続きも簡素化

大臣認定を取得していますので安心してご使用いただけます。
また、認定条件内であれば計算等の手間が不要で、計画から認可までの手続きが簡素化できます。

02貴重な土地を最大限利用

前壁がほぼ垂直なので、敷地境界ラインまで100%の土地利用が可能です。
貴重な土地はムダにしません。

03耐久性は保証付き

鉄筋は4cmのかぶり厚が確保されていますので、100 年の耐久性を有しています。
(建築研究所におけるコンクリートの中性化実験結果より)

HDウォール開発の経緯

頻発する大地震への対応

~耐震化された優良住宅を守る優良宅地の構築~


阪神・淡路大震災では、建物崩壊による被害が多発しました。

建築基準法改訂(平成12年)

新基準に適合した耐震設計・耐震補強が推進されましたが…
新潟県中越地震、福岡県西方沖地震などにおいて、宅地を中心に多くの地盤災害が生じました。

宅地造成等規制法改訂(平成18年)
宅地防災マニュアル改訂
大臣認定審査基準制定

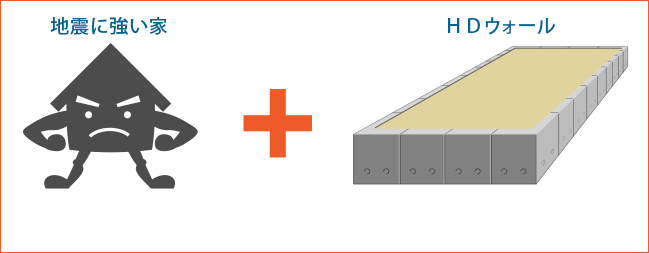

耐震・制震・免震等の
技術を備えた家

大地震対応の大臣認定擁壁※
構築された優良宅地

優れた耐震対策のなされた住宅整備が進む中、それを支える宅盤も大地震対策が必要です。
※宅地造成等規制法施工令第14条の規定に基づく

HDウォールの製品規格

HDウォールは、250mmピッチで高さ規格を取り揃えています。

規格一覧表
規格H B BB T1 T2 T3 T4 hw
1,250 900 1,100 120 100 100 200 550
1,500 1,050 1,250 120 100 100 200 550
1,750 1,250 1,450 120 100 100 200 650
2,000 1,450 1,650 120 100 100 200 650
2,250 1,650 1,850 120 100 100 200 800
2,500 1,850 2,050 120 100 100 200 800
2,750 2,050 2,250 120 100 100 200 850
3,000 2,200 2,400 120 100 100 200 850
標準施工断面図

標準施工断面図  HDウォール写真
