株式会社オーイケは油水分離槽, パブリックトイレ, ハンドホール等のコンクリート二次製品を製造・開発しております。

株式会社オーイケ

ガソリンスタンド
関連製品

特殊な分野に求められる技術と構造
地球環境に優しく安全性の高い
オーイケのGS関連商品

  • CAD
  • カタログ

独自の技術による高い安全性と
環境に配慮した製品

ガソリンスタンドの建設は、消防法や危険物取り扱い法など様々な規制を受ける特殊分野のため、複雑な技術と高度な構造が求められています。また自然環境を守るため、土壌汚染対策法も制定され、周辺の環境への配慮や企業の責任も問われるようになっています。

こうした状況を踏まえ、オーイケでは油水分離槽はもちろん、さらに防火壁や洗車ピット、浸透桝、アイランドブロックなど独自の技術により安全性が高く、使いやすいガソリンスタンド関連コンクリート製品を特別に開発しました。

ガソリンスタンド関連製品のラインナップ

79_19

OK式照明灯用ポール基礎

上部が円形になっているので、設置場所の道路の方向やポールの向きを気にすることなく自在に設置できます。
天端は水勾配を取ってあるので、表面が露出する場合でも、仕上げが簡単できれいです。

79_20

外寸(mm) 高さ(mm) 上穴径(mm) 下穴径(mm) 表面外形(mm) 重量(kg)
400 1100 □240 □180 Φ380 280
500 1200 □260 □210 Φ450 520
500 1500 □260 □200 Φ450 650
600 1300 □270 □200 Φ540 880

※配管用ノックアウト3面
※500×1500Hは受注生産となります。

ポール基礎 アンカーボルト埋込タイプ

79_21

現場での工事図面をそのまま二次製品で製作できます。

79_22

※1 FEPの径(Φ)と高さをご指示ください。
※2 組アンカーボルトの規格サイズをご指示ください。

■規格・重量表
高さ(mm) 外寸(mm)
400 500 600 700 800 900 1,000 1,100 1,200 1,300 1,400
1,000 400kg 625kg 900kg 1,225kg 1,600kg 2,025kg 2,500kg 3,025kg 3,600kg 4,225kg 4,900kg
1,100 440kg 685kg 990kg 1,345kg 1,760kg 2,225kg 2,750kg 3,325kg 3,960kg 4,645kg 5,390kg
1,200 480kg 750kg 1,080kg 1,470kg 1,920kg 2,430kg 3,000kg 3,630kg 4,320kg 5,070kg 5,880kg
1,300 520kg 810kg 1,170kg 1,590kg 2,080kg 2,630kg 3,250kg 3,930kg 4,680kg 5,490kg 6,370kg
1,400 560kg 875kg 1,260kg 1,715kg 2,240kg 2,835kg 3,500kg 4,235kg 5,040kg 5,915kg 6,860kg
1,500 600kg 935kg 1,350kg 1,835kg 2,400kg 3,035kg 3,750kg 4,535kg 5,400kg 6,335kg 7,350kg
1,600 640kg 1,000kg 1,440kg 1,960kg 2,560kg 3,240kg 4,000kg 4,840kg 5,760kg 6,760kg 7,840kg
1,700 680kg 1,060kg 1,530kg 2,080kg 2,720kg 3,440kg 4,250kg 5,140kg 6,120kg 7,180kg 8,330kg
1,800 720kg 1,125kg 1,620kg 2,205kg 2,880kg 3,645kg 4,500kg 5,445kg 6,480kg 7,605kg 8,820kg
1,900 760kg 1,185kg 1,710kg 2,325kg 3,040kg 3,845kg 4,750kg 5,745kg 6,840kg 8,025kg 9,310kg
2,000 800kg 1,250kg 1,800kg 2,450kg 3,200kg 4,050kg 5,000kg 6,050kg 7,200kg 8,450kg 9,800kg
2,100 840kg 1,310kg 1,890kg 2,570kg

※この他にもいろいろと製作が可能です。製品重量3t以上は車上渡しとさせていただきます。

79_14

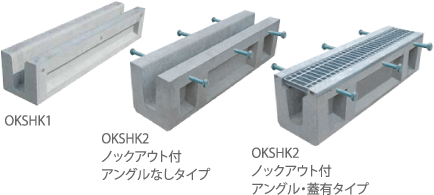

OK式小排水溝

T-25対応

品番

OKDHK1,OKSHK2

大型ローリーが乗っても大丈夫!
  • 耐荷重25tで大型車両対応です。
    ご要望により構造計算書を提出致します。
  • 土間コンクリートと一体化により、段差が生じません。
    インサートにボルトを挿入することにより更に土間コンとの一体化が強化されます。
  • Ⅱ型(グレーチング対応型)

    保護カバーは亜鉛メッキなので錆びません。表面が凸凹なので滑り止め効果があります。オメガ構造により、グレーチングはボルト固定をしなくても跳ね上がりません。
    ボルト固定が不要なので掃除の際、取り外しが簡単です。
    ※オメガ構造は、全国の公共道路の側溝に採用されています。

CAD ダウンロード

オメガ構造と土間一体用インサート使用例

79_15

洗車ピット

品番
  • CWP30-4(L3000×H400)
  • CWP30-7(L3000×H700)
  • CWP40-4(L4000×H400)
  • CWP40-7(L4000×H700)

79_10

洗車ピットは沈殿槽です。

洗車で洗い流された水をグレーチングから集水し、比重の違いで土砂や泥を分離し、油水分離槽に流します。

ガソリンスタンドや洗車場/重機・農機レンタル業では、土砂の量も多いので清掃は沈殿桝や油水分離槽等の深い桝で行うより、浅い槽で清掃した方がより効果的です。

OK式防火壁

寸法

W2000×H2800×T100

  • 従来のブロック積と違い、壁が一体型のため事故・震災などに驚異的な強さを発揮!また、壁面下部のインサートを利用すれば土間コンクリートと防火壁がさらに一体化!
  • 基礎型枠不要のため工期が短縮!
  • 前後3カ所の高さ調整金物により面倒なレベル出しが簡単!
  • 従来の型枠による現場打ちに比べてコストも手間も大幅ダウン!

79_16

アイランドブロック

寸法

R500・R600・直1000

使用例

79_17
