21世紀の地球を考えた型枠
残存型枠工法とは、型枠脱型を不要にし、意匠性または機能性を有した型枠を使用する工法のことです。残存型枠とは、コンクリート打設・養生後に取り外す必要のない薄肉コンクリート製型枠です。
地球温暖化、建設廃棄物の抑制など環境問題に関する意識の高まり、省人化(熟練工不足)やコスト縮減対策等の問題が叫ばれるようになってきました。そこで、これらの問題を解決するために残存化粧型枠が開発されました。木製型枠の使用を削減するとともに型枠廃材等の建設廃材の発生を減らすことで、型枠脱型作業が省け工期の短縮となる他、景観の向上にも役立ちます。製品素材はコンクリートと防錆処理された金属との合体製品です。
残存型枠の特徴
- 工場にて規格寸法で製作されているのですぐ組み立て作業ができる。
- 型枠として使用し取り外さない為廃材が出ない。
- 多数の穴が軽量化になり運搬コストを減少させる。
- コンクリート打設後すぐに埋戻し作業ができる。
- 専用部材を使用することで内部組立ができるため足場不要となる。
- 型枠パネルが安全防護柵の代わりとなり安全に作業できる。又、多数の貫通穴を利用し墜落防止手擦り(メーカー製作品もあり)を容易に取付が可能。
残存型枠を採用するメリット ~トータルコストの縮減~
大きく分けて3つのメリットがあります。
01工期短縮、各工種縮減
02高所作業での安全性の向上
03建設廃材の減少

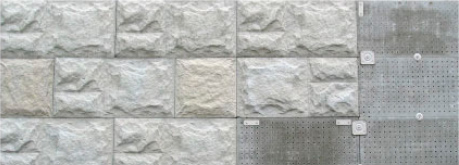

残存化粧型枠 プロテロックメークシリーズ・残存埋設型枠 プロテロックピアス

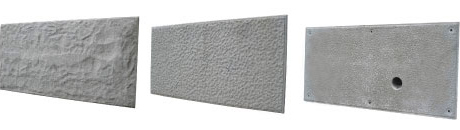

残存化粧型枠 プロテロックメークシリーズ
割石模様・本石張りなど意匠バリエーションが豊富
- 組立・加工が簡単で取り外すことなく構造物と一体化します。
- 意匠バリエーションが豊富です。
- 割石模様・本石張りの表面の仕上りがきれい。

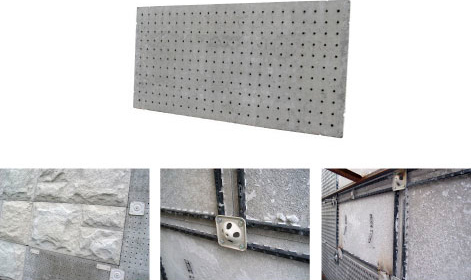

残存埋設型枠 プロテロックピアス
より機能性を重視しコスト縮減を図りました
- 多数の穴が軽量化になり運搬コストを減少させます。
- 工場にて規格寸法で製作され、尚かつ取り付け穴(10径)が50ピッチで253個用意されている為、現場での取り付け穴加工の作業がないのですぐ組み立て作業ができます。
- 型枠パネルが安全防護柵の代わりとなり安全に作業できます。
- 多数の貫通穴を利用し墜落防止手擦り(メーカー製作品もあり)を容易に取り付が可能です。
