信州リサイクル認定品
歩車道境界ブロックに、組合せL型側溝のエプロン部を一体成型したバイコン製ブロック。
現場でのコンクリート打設が不要となり、施工性を向上。工期短縮・コストダウンを可能にします。ガラスカレットを使用した、信州リサイクル認定品です。
エプロン付歩車道境界ブロックの商品ラインナップ
本体
乗入れ(平用)
乗入れ(障害者用)
水抜き
水抜き(街渠用)
切下げ(平用)
切下げ(障害者用)

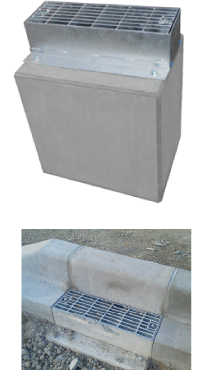

ドレンゲッター桝
(エプロン専用桝)
エプロン幅をあわせた専用の桝で、車道側へ飛び出さずスッキリと収まります。専用桝のグレーチングはボルト固定式、桝部分はコンクリート製ですので、接続する管材の管径にあわせ自由に対応できます。
※排水性舗装対応タイプもあります。
施工歩掛(参考)
呼び名 | B | H | T | b1 | b2 | b3 | b4 | h1 | h2 | h3 |
---|---|---|---|---|---|---|---|---|---|---|
両R-A(T150) | 200 | 150 | 150 | 390 | 150 | 15 | 440 | 288 | 138 | 408 |
両R-B(T150) | 200 | 200 | 150 | 430 | 180 | 20 | 480 | 338 | 138 | 458 |

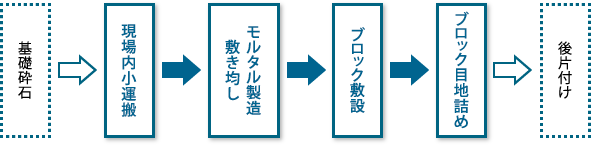

施工フロー
注:本歩掛で対応しているのは、実線部分のみである。
使用機械
機械名 | 規格 | 単位 | 数量 | ||
---|---|---|---|---|---|
バックホウ | 排出ガス対策型(第2次基準値)、 クローラ型・クレーン機能付、山積0.45m3(平積 0.35m3)、 吊能力2.9t |
台 | 1 |
- バックホウは、[クレーン等安全規則]、[移動式クレーン構造規格]に準拠した機械である。
単価表
据付延長100m当り単価表
呼び名 | L (mm) |
世話役 (人) |
ブロック工 (人) |
普通作業員 (人) |
バックホウ (日) |
諸雑費率 (%) |
---|---|---|---|---|---|---|
両R-A(T150) | 2000 | 1.42 | 1.42 | 2.85 | 1.42 | 9.0 |
600 | 1.42 | 2.85 | 2.85 | 1.42 | 9.0 | |
両R-B(T150) | 2000 | 1.42 | 1.42 | 2.85 | 1.42 | 9.0 |
600 | 1.42 | 2.85 | 2.85 | 1.42 | 9.0 |
- 諸雑費は、敷モルタル、目地モルタル、器具、補助機械等の費用であり 労務費の合計額に上表の率を乗じた金額を上限として計上する。
- 床掘り、埋戻し、基礎の施工は、別途計上する。
