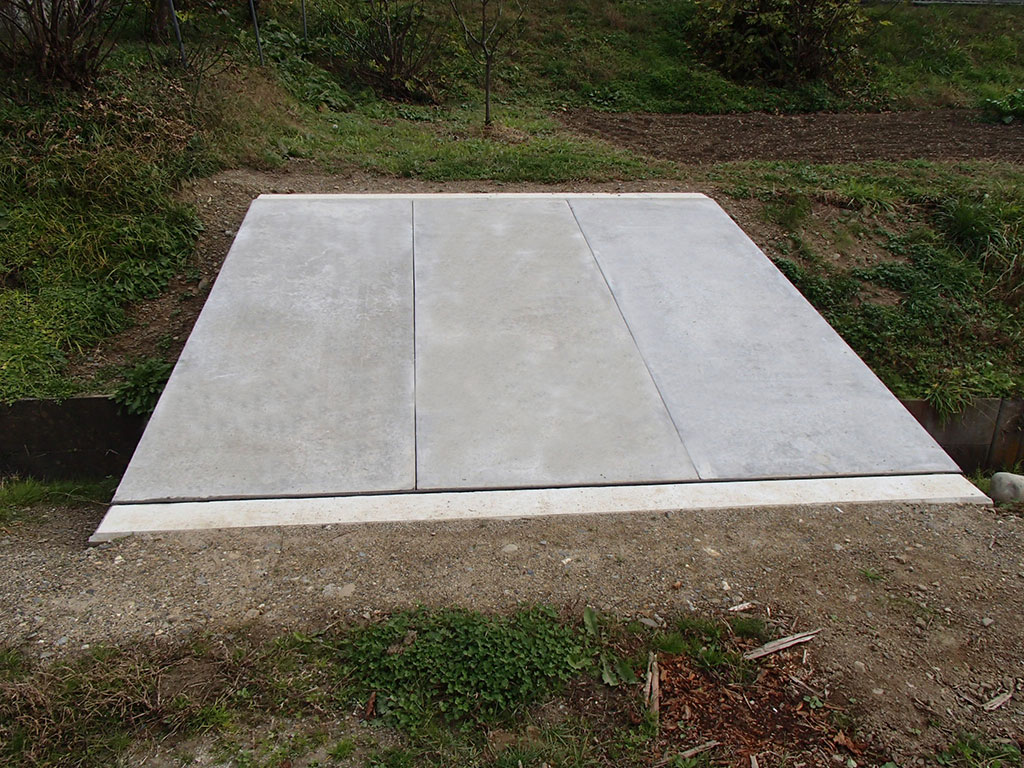

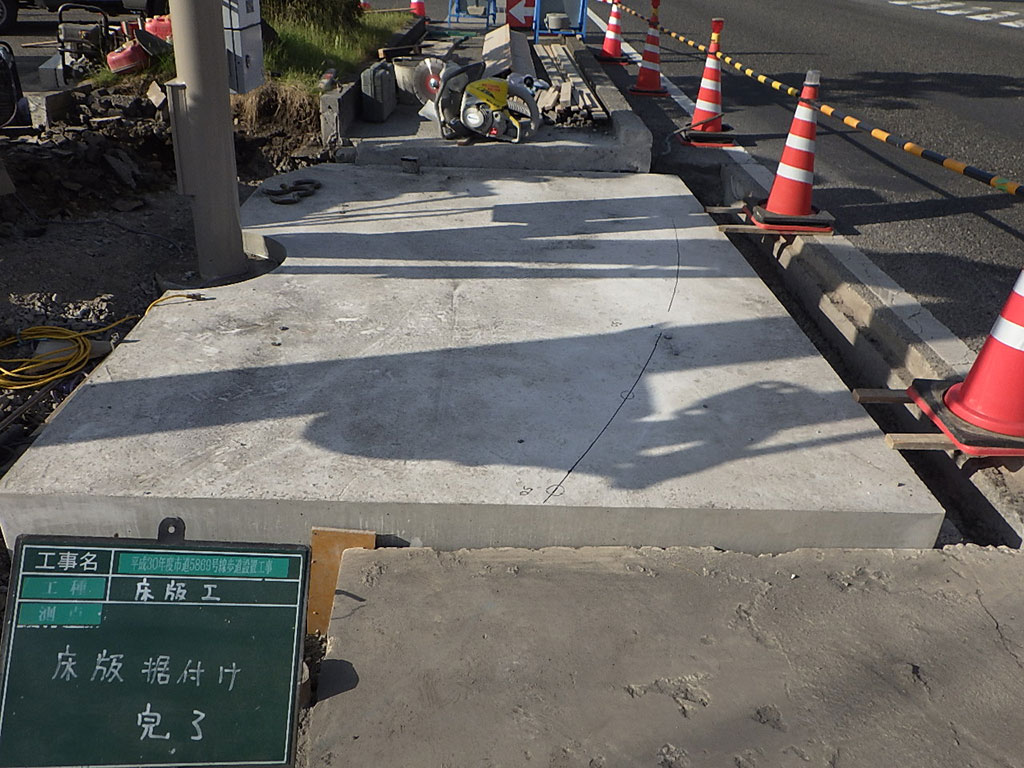

現場の適応性に優れたRC構造の床版と橋台
車両走行及び歩行者が安全に通行できるRC構造の簡易床板と橋台です。
工期短縮でき、早期の交通開放が可能です。
使用場所に応じて多彩なサイズを製造可能です。
簡易床版の特徴
現場環境に適応
水路幅、荷重区分に合った形状・長さを自由に選択できるので、大変経済的です。
工期短縮
床版部分のプレキャスト化で現場作業が少なくなり、早期の交通開放および建設廃材低減が期待できます。
適用範囲
用途
道路・水路関係
農道橋・歩道橋・道路幅員拡幅・水路蓋(水路暗渠化)
港湾・公益施設
桟橋・貯留施設蓋・駐車場スラブ
適用範囲
荷重区分
| 荷重区分 | T-2 (q=5.0kN/m2) |
T-6 | T-14 | T-20 | T-25 |
|---|---|---|---|---|---|
| 設計自動車荷重 | 20kN | 60kN | 140kN | 200kN | 250kN |
| 後輪一輪荷重 | 8kN | 24kN | 56kN | 80kN | 100kN |
規格・寸法
| 種別 | T-2 q=5.0kN/m2 |
T-6 | T-14 | T-20 | T-25 |
|---|---|---|---|---|---|
| 製品長L (m) |
厚み t (mm) |
厚み t (mm) |
厚み t (mm) |
厚み t (mm) |
厚み t (mm) |
| 0.8 | 100 | 100 | 150 | 175 | 200 |
| 1.3 | |||||
| 1.4 | 125 | ||||
| 1.5 | 225 | ||||
| 1.6 | |||||
| 1.7 | 175 | 200 | |||
| 2.0 | |||||
| 2.1 | 150 | ||||
| 2.2 | |||||
| 2.3 | 250 | ||||
| 2.4 | 200 | 225 | |||
| 2.8 | |||||
| 2.9 | 250 | ||||
| 3.0 | 125 | 275 | |||
| 3.1 | 225 | ||||
| 3.2 | |||||
| 3.3 | 300 | ||||
| 3.4 | 175 | 250 | 275 | ||
| 3.5 | |||||
| 3.6 | 150 | ||||
| 3.7 | 325 | ||||
| 3.8 | 200 | 300 | |||
| 4.3 | |||||
| 4.4 | 275 | ||||
| 4.5 | 325 | 350 | |||
| 4.7 | |||||
| 4.8 | 175 | 225 | 350 | ||
| 4.9 | 300 | ||||
| 5.0 |
L=5m超の床版も提供できますのでお気軽にご相談ください(最長9.5m)
(長さによってはプレストレスト床版か高強度鉄筋・高強度コンクリート床版での対応になります。)
平面図
側面図
支承幅の標準寸法
| 種類 | 製品長L (mm) |
支承幅 (mm) |
|---|---|---|
| T-2 | 4700以下 | 150 |
| 4800以上 | 200 | |
| T-6 | 3300以下 | 150 |
| 3400以上 | 250 | |
| T-14 | 3000以下 | 200 |
| 3100以上 | 300 | |
| T-20 | 3300以下 | 250 |
| 3400以上 | 350 | |
| T-25 | 2900以下 | 250 |
| 3000以上 | 350 |
標準据付歩掛
| 質量区分 1枚当り(kg) |
1日当り 標準布設量 (枚/日) |
据付工 | 使用機械 | |||
|---|---|---|---|---|---|---|
| 世話役 (人) |
特殊作業員 (人) |
普通作業員 (人) |
ラフテレーンクレーン (日) |
|||
| 250kg未満 | 45 | 0.22 | 0.22 | 0.67 | 0.22 | 4.8～4.9t吊り |
| 250kg超～500kg未満 | 43 | 0.23 | 0.23 | 0.70 | 0.23 | |
| 500kg超～750kg未満 | 40 | 0.25 | 0.25 | 1.00 | 0.25 | |
| 750kg超～1000kg未満 | 38 | 0.26 | 0.26 | 1.05 | 0.26 | |
| 1000kg超～1250kg未満 | 36 | 0.28 | 0.28 | 1.11 | 0.28 | |
| 1250kg超～1500kg未満 | 34 | 0.29 | 0.29 | 1.18 | 0.29 | |
| 1500kg超～2000kg未満 | 31 | 0.32 | 0.32 | 1.29 | 0.32 | 10～11t吊り |
| 2000kg超～2500kg未満 | 28 | 0.36 | 0.36 | 1.61 | 0.36 | |
| 2500kg超～3000kg未満 | 25 | 0.40 | 0.40 | 1.80 | 0.40 | |
| 3000kg超～3500kg未満 | 22 | 0.45 | 0.45 | 2.05 | 0.46 | |
| 3500kg超～4000kg未満 | 18 | 0.56 | 0.56 | 2.50 | 0.56 | |
| 4000kg超～4500kg未満 | 15 | 0.67 | 0.67 | 3.00 | 0.67 | 15～16t吊り |
| 4500kg超～5500kg未満 | 12 | 0.83 | 0.83 | 4.17 | 0.83 | 25t吊り |
| 5500kg超～6500kg未満 | 10 | 1.00 | 1.00 | 5.00 | 1.00 | |
| 6500kg超～7500kg未満 | 8 | 1.25 | 1.25 | 6.25 | 1.25 | |
- 布設に伴う材料の移動手間（20m以内）を含みます。
- 施工数量と連続性の有無、作業現場の広狭等の現場条件を勘案し、1日当りの標準布設量を±20%の範囲で補正することができます。
- クレーンは賃料とします。
- 歩掛は当社の実績によります。
簡易床版についてよくあるご質問 – Q&A
製品幅は、1.5mしか出来ませんか？
0.60mから任意に製作可能です。幅が1.5mを超える製品についてはご相談ください。
アンカー孔は、どうされていますか？
ご要望に応じて対応致します。基本的には、製品1.0mに1ヶ所程度設ける事が多いです。
グレーチング開口は、どうされていますか？
ご要望に応じて対応致します。グレーチング開口は、600□が多いです。ただし幅1.0mに対し600□の開口は、製造不可の為、製品2.0枚に跨って開口を開けるか、幅を構造上持つまで広げて対応致します。
床版簡易基礎台（ファシルベース）
概要
近年、水路に蓋をかけてその上部を歩行空間として利用することへの要請も各地で見受けられる状況になってきています。

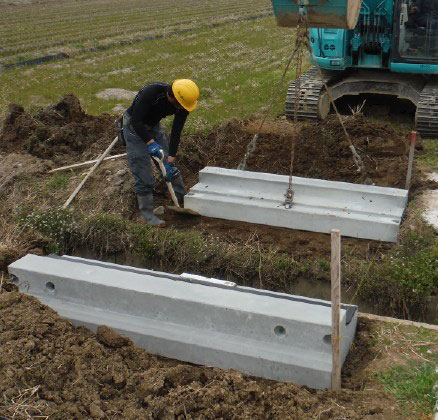

床版簡易基礎台(ファシルベース)は上記のような用水路に床版を掛けて暗渠化をするケースや軽車両(T-6)程度の道路に掛ける床版に向けて迅速、容易に 床版を設置できる基礎台ブロックです。
特徴
1.工期の短縮
基礎構築の工程(コンクリート工、型枠工、養生工)を省くことができ工期短縮、早期開放が可能です。
2.施工の容易、簡略化
床版設置が据付け作業だけで設置可能です。
3.転落防止柵の設置が可能
床版を縦断走行として対応の場合等に転落防止柵を設置することができます。
4.ドライ施工
ドライ施工が可能で工期を大幅に短縮可能です。
製品寸法
T-2対応（参考質量:627kg 最大参考質量:745kg）
注)※は床版厚によって、高さを110,135,160,185mmとします。
T-6対応（参考質量:914kg 最大参考質量:1032kg）
注）※は床版厚によって、高さを110,135,160,185,210,235mmとします。
取付け参考イメージ
簡易床版T-2、T-6全規格に対応
支承材、エラスタイトの設置
アンカー筋(ズレ止め)の設置が可能
転落防止柵設置穴付きが可能
基礎台ボルトによりしっかり連結
参考歩掛り
平成27年国土交通省土木工事積算基準 プレキャスト擁壁工をご参照ください。
