独自の技術による
高い安全性と環境に配慮した製品
水素ステーションへの納入も増加中
ガソリンスタンドの建設は、消防法や危険物取り扱い法など様々な規制を受ける特殊分野のため、複雑な技術と高度な構造が求められています。また自然環境を守るため、土壌汚染対策法も制定され、周辺の環境への配慮や企業の責任も問われるようになっています。
こうした状況を踏まえ、オーイケでは油水分離槽はもちろん、さらに防火塀（防火壁）や洗車ピット、浸透桝など独自の技術により安全性が高く、使いやすいガソリンスタンド関連コンクリート製品を特別に開発しました。
ガソリンスタンド関連製品のラインナップ
OK式防火塀
（防火壁）
寸法
W2000×H2800×T100
- 従来のブロック積と違い、壁が一体型のため事故・震災などに驚異的な強さを発揮！また、壁面下部のインサートを利用すれば土間コンクリートと防火塀（防火壁）がさらに一体化！
- 基礎型枠不要のため工期が短縮！
- 前後3カ所の高さ調整金物により面倒なレベル出しが簡単！
- 従来の型枠による現場打ちに比べてコストも手間も大幅ダウン！
OK式小排水溝
T-25対応
品番
OKDHK1,OKSHK2
大型ローリーが乗っても大丈夫！
- 耐荷重25ｔで大型車両対応です。
ご要望により構造計算書を提出致します。 - 土間コンクリートと一体化により、段差が生じません。
インサートにボルトを挿入することにより更に土間コンとの一体化が強化されます。 - Ⅱ型（グレーチング対応型）
保護カバーは亜鉛メッキなので錆びません。表面が凸凹なので滑り止め効果があります。オメガ構造により、グレーチングはボルト固定をしなくても跳ね上がりません。
ボルト固定が不要なので掃除の際、取り外しが簡単です。
※オメガ構造は、全国の公共道路の側溝に採用されています。
オメガ構造と土間一体用インサート使用例
洗車ピット
品番
- CWP30-4（L3000×H400）
- CWP40-4（L4000×H400）
洗車ピットは沈殿槽です。
洗車で洗い流された水をグレーチングから集水し、比重の違いで土砂や泥を分離し、油水分離槽に流します。
ガソリンスタンドや洗車場／重機・農機レンタル業では、土砂の量も多いので清掃は沈殿桝や油水分離槽等の深い桝で行うより、浅い槽で清掃した方がより効果的です。
OK式照明灯用ポール基礎
上部が円形になっているので、設置場所の道路の方向やポールの向きを気にすることなく自在に設置できます。
天端は水勾配を取ってあるので、表面が露出する場合でも、仕上げが簡単できれいです。
| 外寸（mm） | 高さ（mm） | 上穴径（mm） | 下穴径（mm） | 表面外形（mm） | 重量（kg） |
|---|---|---|---|---|---|
| 400 | 1100 | □240 | □180 | Φ380 | 280 |
| 500 | 1200 | □260 | □210 | Φ450 | 520 |
| 500 | 1500 | □260 | □200 | Φ450 | 650 |
| 600 | 1300 | □270 | □200 | Φ540 | 880 |
※配管用ノックアウト3面
※500×1500Hは受注生産となります。

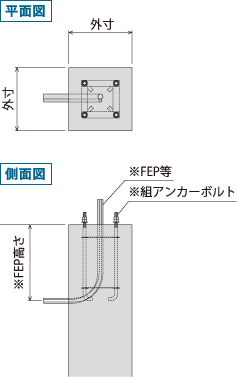

ポール基礎 アンカーボルト埋込タイプ
現場での工事図面をそのまま二次製品で製作できます。
※1 FEPの径（Φ）と高さをご指示ください。
※2 組アンカーボルトの規格サイズをご指示ください。
■規格・重量表
| 高さ（mm） | 外寸（mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,100 | 1,200 | 1,300 | 1,400 | |
| 1,000 | 400kg | 625kg | 900kg | 1,225kg | 1,600kg | 2,025kg | 2,500kg | 3,025kg | 3,600kg | 4,225kg | 4,900kg |
| 1,100 | 440kg | 685kg | 990kg | 1,345kg | 1,760kg | 2,225kg | 2,750kg | 3,325kg | 3,960kg | 4,645kg | 5,390kg |
| 1,200 | 480kg | 750kg | 1,080kg | 1,470kg | 1,920kg | 2,430kg | 3,000kg | 3,630kg | 4,320kg | 5,070kg | 5,880kg |
| 1,300 | 520kg | 810kg | 1,170kg | 1,590kg | 2,080kg | 2,630kg | 3,250kg | 3,930kg | 4,680kg | 5,490kg | 6,370kg |
| 1,400 | 560kg | 875kg | 1,260kg | 1,715kg | 2,240kg | 2,835kg | 3,500kg | 4,235kg | 5,040kg | 5,915kg | 6,860kg |
| 1,500 | 600kg | 935kg | 1,350kg | 1,835kg | 2,400kg | 3,035kg | 3,750kg | 4,535kg | 5,400kg | 6,335kg | 7,350kg |
| 1,600 | 640kg | 1,000kg | 1,440kg | 1,960kg | 2,560kg | 3,240kg | 4,000kg | 4,840kg | 5,760kg | 6,760kg | 7,840kg |
| 1,700 | 680kg | 1,060kg | 1,530kg | 2,080kg | 2,720kg | 3,440kg | 4,250kg | 5,140kg | 6,120kg | 7,180kg | 8,330kg |
| 1,800 | 720kg | 1,125kg | 1,620kg | 2,205kg | 2,880kg | 3,645kg | 4,500kg | 5,445kg | 6,480kg | 7,605kg | 8,820kg |
| 1,900 | 760kg | 1,185kg | 1,710kg | 2,325kg | 3,040kg | 3,845kg | 4,750kg | 5,745kg | 6,840kg | 8,025kg | 9,310kg |
| 2,000 | 800kg | 1,250kg | 1,800kg | 2,450kg | 3,200kg | 4,050kg | 5,000kg | 6,050kg | 7,200kg | 8,450kg | 9,800kg |
| 2,100 | 840kg | 1,310kg | 1,890kg | 2,570kg | |||||||
※この他にもいろいろと製作が可能です。製品重量3t以上は車上渡しとさせていただきます。
