OS-M型 製品詳細前のページに戻る
OS-M型
OS-M
OS可変側溝からM型アートへ綺麗に
変換するための接続用側溝です。

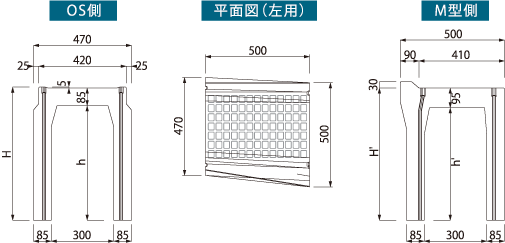

規格寸法表
| 名称 | 寸法（mm） | 参考重量 （kg） |
|||
|---|---|---|---|---|---|
| h | H | h’ | H’ | ||
| OS-M-3-3 | 350 | 440 | 340 | 435 | 126 |
| OS-M-3-4 | 450 | 540 | 440 | 535 | 148 |
| OS-M-3-5 | 550 | 640 | 540 | 635 | 170 |
| OS-M-3-6 | 650 | 740 | 640 | 735 | 192 |
| OS-M-3-7 | 750 | 840 | 740 | 835 | 214 |
| OS-M-3-8 | 850 | 940 | 840 | 935 | 236 |
| OS-M-3-9 | 950 | 1040 | 940 | 1035 | 258 |
| OS-M-3-10 | 1050 | 1140 | 1040 | 1135 | 280 |
| OS-M-3-11 | 1150 | 1240 | 1140 | 1235 | 302 |
接続例
※上記の接続例の場合は、車道側から民地側を見て左右をご指定ください。
OSU 製品詳細前のページに戻る

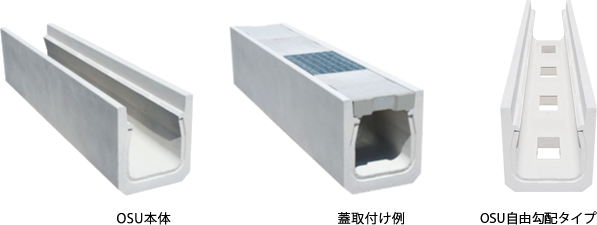

OSU
OSU
OSと同様に、蓋を取付けた際も天板部に5mmの凹が付いているため、集水効率を向上させます。
- 設計条件はOS側溝と同じT-25です。
- 縦断の蓋・グレーチングはOS側溝と兼用します。
- 落ち蓋式U字溝（特車・PU側溝等）の代わりとして使用可能です。

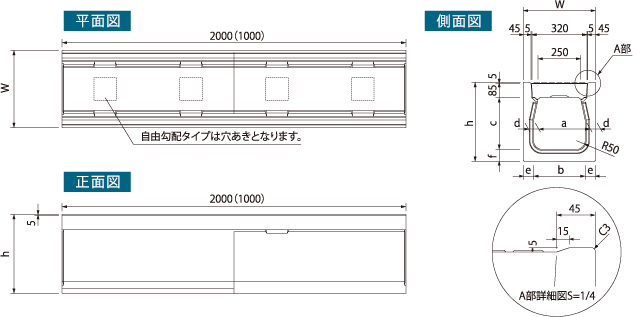

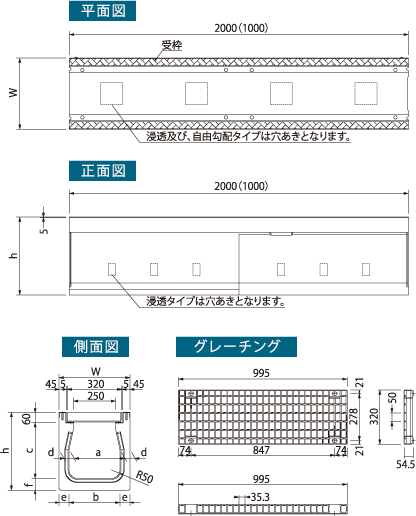

OSU消音側溝規格寸法表
| 名称 | 寸法（mm） | 参考重量（kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | h | w | L2000 | L1000 | |
| OSU3-3 | 300 | 300 | 300 | 60 | 60 | 70 | 460 | 420 | 390 | 195 |
| OSU3-4 | 300 | 280 | 400 | 60 | 70 | 70 | 560 | 420 | 463 | 231 |
| OSU3-5 | 300 | 260 | 500 | 60 | 80 | 80 | 670 | 420 | 568 | 284 |
| OSU3-6 | 300 | 250 | 600 | 60 | 85 | 85 | 775 | 420 | 660 | 330 |
OSU横断側溝規格寸法表
| 名称 | 寸法（mm） | 参考重量（kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| a | b | c | d | e | f | h | w | L2000 | L1000 | |
| OSU3-3 | 300 | 300 | 330 | 60 | 60 | 70 | 460 | 420 | 403 | 201 |
| OSU3-4 | 300 | 280 | 430 | 60 | 70 | 70 | 560 | 420 | 476 | 238 |
| OSU3-5 | 300 | 260 | 530 | 60 | 80 | 80 | 670 | 420 | 581 | 290 |
| OSU3-6 | 300 | 250 | 630 | 60 | 85 | 85 | 775 | 420 | 673 | 336 |

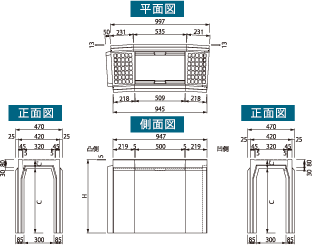

OSカーブ 製品詳細前のページに戻る

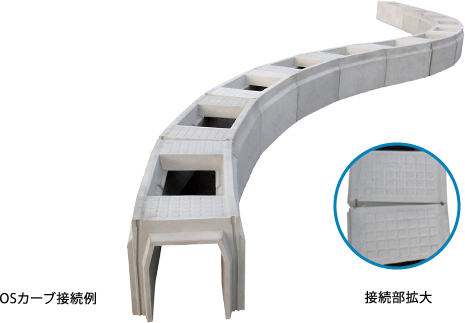

OSカーブ
OSCS(ストレート),
OSCL(左カーブ), OSCR(右カーブ)
R8.6から最小R4.0まで対応！
- 既設に対しては、OSカーブのソケット部を接続します。
- 呼び名は、既設の出発点(凹ソケット部)から見た方向とします。

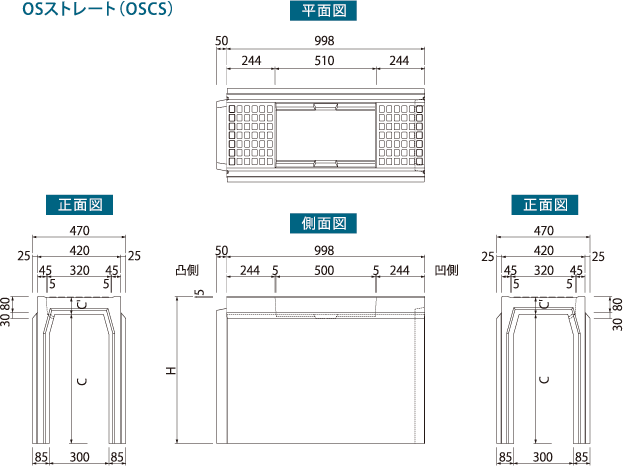

OSストレート（OSCS）

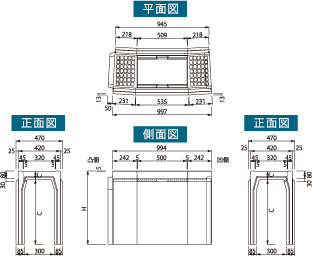

| 名称 | 寸法（mm） | 参考重量（kg） | ||
|---|---|---|---|---|
| C | C’ | H | ||
| OSCS-3-3 | 350 | 85 | 440 | 194 |
| OSCS-3-4 | 450 | 85 | 540 | 234 |
| OSCS-3-5 | 550 | 85 | 640 | 274 |
| OSCS-3-6 | 650 | 85 | 740 | 314 |
| OSCS-3-7 | 750 | 85 | 840 | 354 |
| OSCS-3-8 | 850 | 85 | 940 | 394 |
| OSCS-3-9 | 950 | 85 | 1040 | 434 |

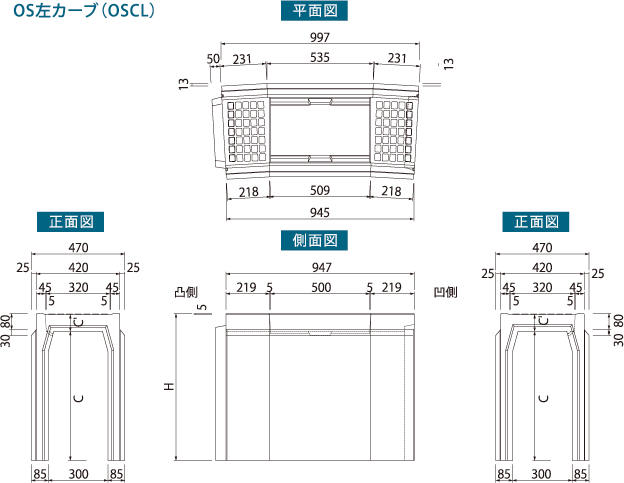

OS左カーブ（OSCL）
| 名称 | 寸法（mm） | 参考重量 （kg） |
||
|---|---|---|---|---|
| C | C’ | H | ||
| OSCL-3-3 | 350 | 85 | 440 | 184 |
| OSCL-3-4 | 450 | 85 | 540 | 224 |
| OSCL-3-5 | 550 | 85 | 640 | 264 |
| OSCL-3-6 | 650 | 85 | 740 | 304 |
| OSCL-3-7 | 750 | 85 | 840 | 344 |
| OSCL-3-8 | 850 | 85 | 940 | 384 |
| OSCL-3-9 | 950 | 85 | 1040 | 424 |

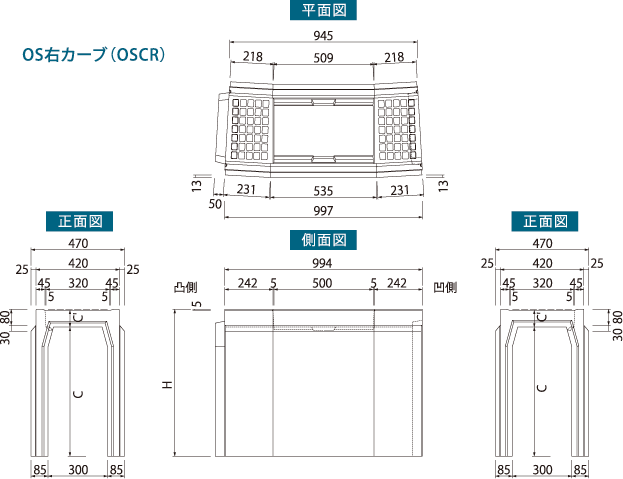

OS右カーブ（OSCR）
| 名称 | 寸法（mm） | 参考重量（kg） | ||
|---|---|---|---|---|
| C | C’ | H | ||
| OSCR-3-3 | 350 | 85 | 440 | 184 |
| OSCR-3-4 | 450 | 85 | 540 | 224 |
| OSCR-3-5 | 550 | 85 | 640 | 264 |
| OSCR-3-6 | 650 | 85 | 740 | 304 |
| OSCR-3-7 | 750 | 85 | 840 | 344 |
| OSCR-3-8 | 850 | 85 | 940 | 384 |
| OSCR-3-9 | 950 | 85 | 1040 | 424 |

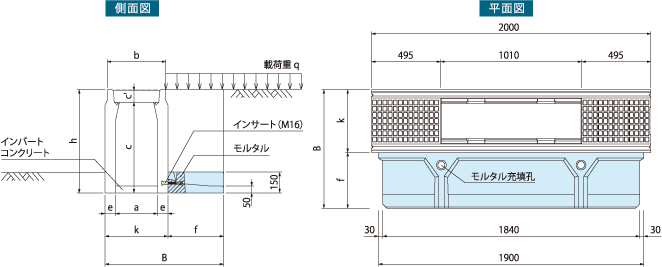

OS土留カセット可変側溝 製品詳細前のページに戻る
OS土留カセット可変側溝
従来の土留タイプの側溝は、側溝本体と底版が一体化しており、ユーザーのニーズに限られた製品でしか対応できないのが実情でしたが、底版を本体から分割することによって、さまざまな条件荷重に対しても、それに見合う底版を選択することで、設計への対応が簡単にできるようになりました。
また、施工においても従来の土留タイプの側溝よりもスピーディーに敷設ができ、非常に経済的です。
施工写真
設計条件
- 上積荷重：q=10(kN/m2)
- 土のせん断抵抗角：φ=30(°)
- 土の単位体積重量：γs=19(kN/m3)
- 摩擦係数：μ=0.6
据付歩掛（施工延長10m当たり）
| 名称 | 規格 | 単位 | 製品の質量区分（kg） | |
|---|---|---|---|---|
| 100～170 | 170～350 | |||
| 世話役 | 人 | 0.02 | 0.02 | |
| 特殊作業員 | 人 | ー | 0.01 | |
| 普通作業員 | 人 | 0.195 | 0.195 | |
| トラック クレーン資料 |
油圧式 4.8t～4.9t吊 |
日 | 0.03 | 0.03 |
