設置・撤去が簡単！
施工が早い！キレイな仕上がり！
港湾などで使われるガントリークレーン・ブリッジクレーン・コンテナクレーン等のように、クレーンレールを舗装面に埋設して施工ができ、どこからでも車両が横断可能でスペースを最大限に有効活用できる製品。
また、施工に手間がかかり精度が必要なクレーンレール固定用インサートネジの位置出しが不要で工期が短縮できる製品を目指し開発しました。
OK式レールベースの特徴
ここがポイント
- クレーンレール基礎工事のトータルコストを大幅に削減
- 仮設にも使え、設置・撤去が簡単にできます。
- 製品上にどこから車両が乗っても大丈夫です。
- 側面の不等沈下が発生しづらい構造です。
- レール固定用インサート(アンカー)が埋め込まれているので位置出し工程が不要になり、施工スピードが大幅UP。
- インサートはケミカルアンカーに比べて高い耐久力があります。
- 気象条件に左右されない工場生産品であり、30N/mm2以上の安定した設計基準強度の生コンクリートを強力に振動締固めしているため、耐久性も十分です。
- レールの据え付けに鋼材を用いないため、錆・腐食の心配がありません。
OK式レールベースの設置例

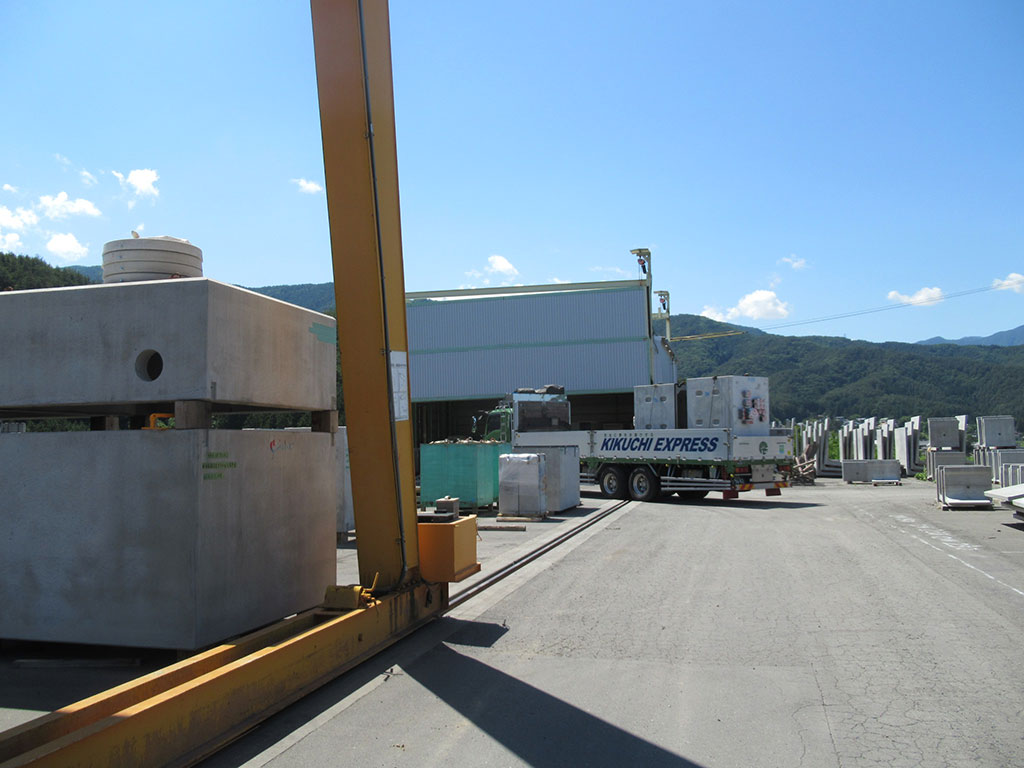

車両乗り入れ対応の設置
- どこからでも車両が横断しても大丈夫。
仮設としての設置
- 仮設に使える。設置・撤去が簡単にできる。

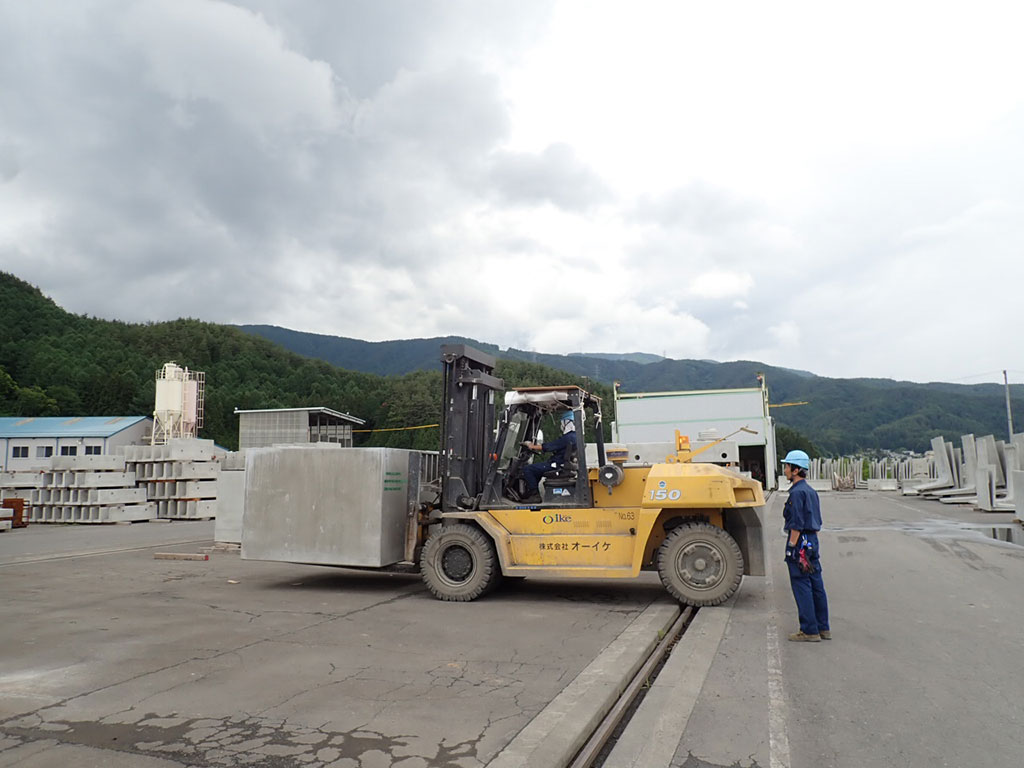

段差なくフォークリフト
通過中
段差なく大型車両通過中

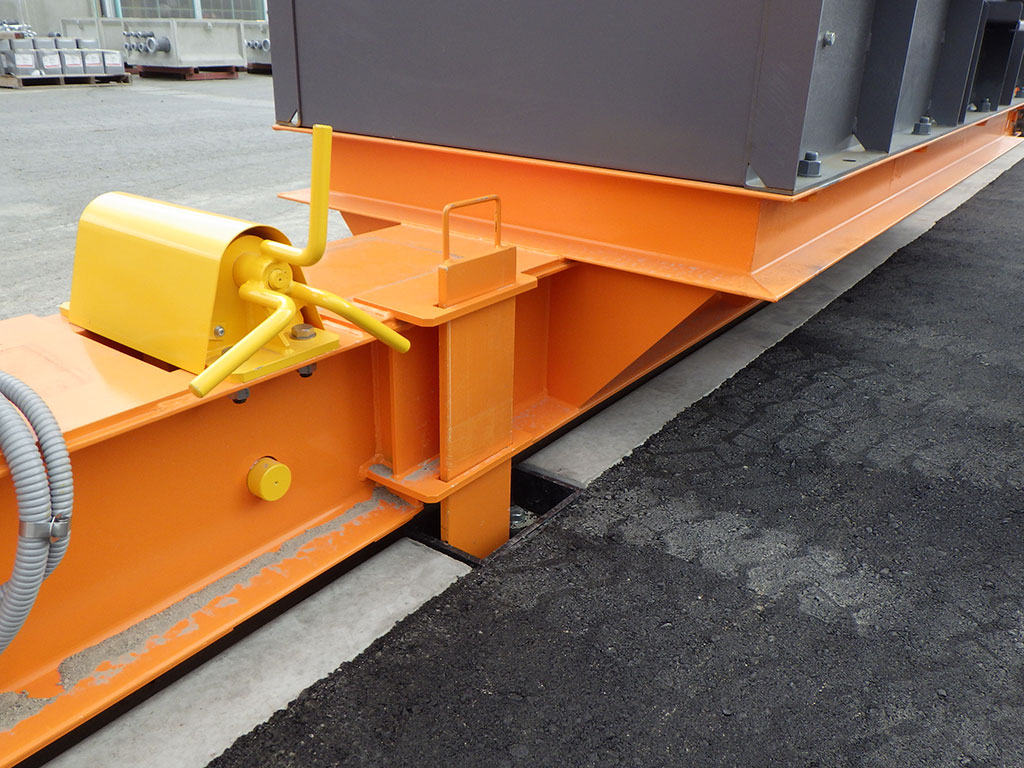

駐機ストッパー

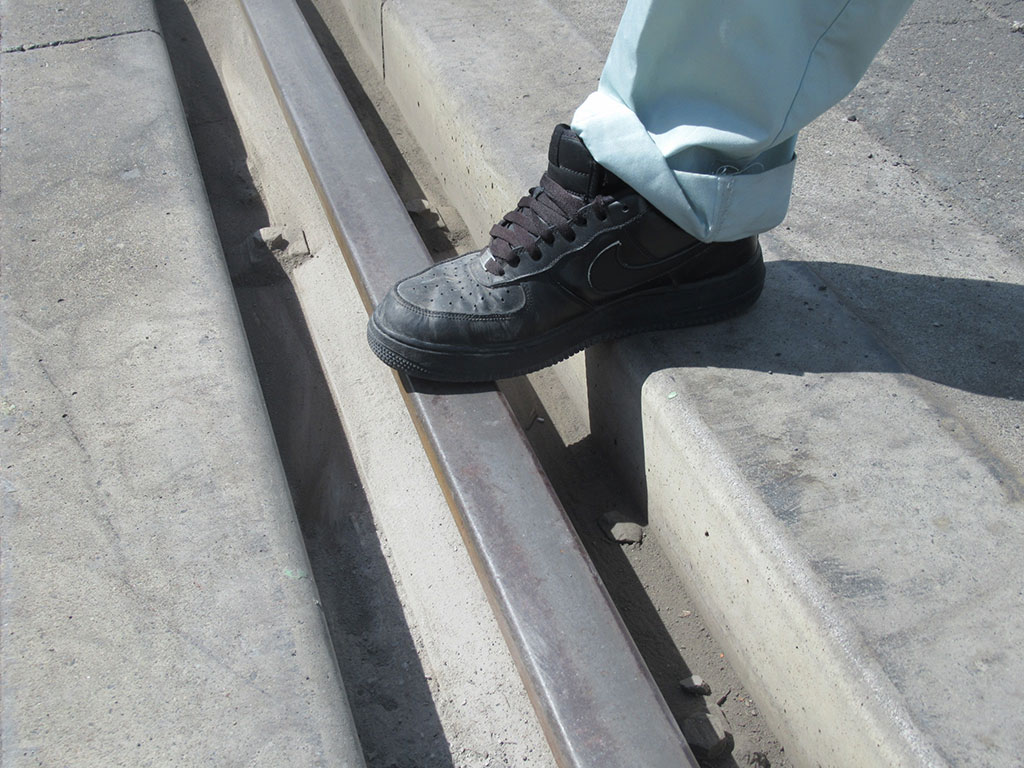

つまづいたり足を落とす
心配はありません。
規格・寸法
標準型
| 型式 | 定格荷重 | 走行レール | レール余長 | 取付用インサート |
|---|---|---|---|---|
| (終点車輪より) | ||||
| A650-22 | 5.0t | 22kg/m | 1.20m | M16-50 |
| B650-30 | 10.0t | 30kg/m | 1.30m | M16-50 |
| C800-37 | 20.0t | 37kg/m | 2.20m | M20-50 |
| D950-30 | 20.0t | 30kg/m | 1.70m | M16-50 |
| 型式 | 最大車輪荷重 | 寸法(mm) | 参考重量 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| (1輪) | A | A1 | A2 | B | B1 | B2 | B3 | C | (kg/2m) | |
| A650-22 | 7.4t | 120 | 94 | 214 | 650 | 270 | 150 | 40 | 135 | 515 |
| B650-30 | 11.1t | 120 | 108 | 228 | 650 | 270 | 150 | 40 | 155 | 535 |
| C800-37 | 18.1t | 150 | 122 | 272 | 800 | 270 | 150 | 115 | 165 | 760 |
| D950-30 | 17.4t | 150 | 108 | 258 | 950 | 270 | 150 | 190 | 155 | 845 |
設計条件
| コンクリート | f ‘ ck=30N/mm2 |
|---|---|
| 鉄筋 | SD295 |
| 地盤N値 | 5以上 |
| ベース長 | 2.0m |
OKレールクリップ
OKレールベースに対応するレール固定金具
レール固定金具「OKレールクリップ」取付け部材表
| レールベース A・B・D | ||
|---|---|---|
| ボルト M16-L60半ねじ |
材質 SUS304 |
数量 8本 |
| スプリングワッシャー M16 |
材質 SUS304 |
数量 8枚 |
| レールベース C | ||
|---|---|---|
| ボルト M20-L60半ねじ |
材質 SUS304 |
数量 8本 |
| スプリングワッシャー M20 |
材質 SUS304 |
数量 8枚 |
- 数量はレールベース1枚あたりのものです。
- OKレールクリップは、標準型・逸走防止型・転倒防止型に共通で使用できます。
逸走防止型
| 型式 | 寸法(mm) | 参考重量 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | A2 | B | B1 | B2 | B3 | C | X | Y | (kg/2m) | |
| A650-22S | 120 | 94 | 214 | 650 | 270 | 150 | 40 | 135 | 0 | 75 | 505 |
| B650-30S | 120 | 108 | 228 | 650 | 270 | 150 | 40 | 155 | 14 | 75 | 525 |
| C800-37S | 150 | 122 | 272 | 800 | 270 | 150 | 115 | 165 | 28 | 150 | 750 |
| D950-30S | 150 | 108 | 258 | 950 | 270 | 150 | 190 | 155 | 14 | 225 | 835 |
※設計条件は標準型と同じ
ストッパーボックス固定用部材表
| レールベース A・B・C・D共通 | ||
|---|---|---|
| ボルト M16-L60半ねじ |
材質 SUS304 |
数量 4本 |
| スプリングワッシャー M16 |
材質 SUS304 |
数量 4枚 |
- 数量はレールベース1枚あたりのものです。
転倒防止型
| 型式 | 寸法(mm) | アンカー規格 | 参考重量 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | A1 | A2 | B | B1 | B2 | B3 | B4 | C | Z | (kg/2m) | ||
| A650-22T | 120 | 94 | 214 | 745 | 270 | 150 | 40 | 285 | 135 | 140 | 5.0t-180L | 631 |
| B650-30T | 120 | 108 | 228 | 745 | 270 | 150 | 40 | 285 | 155 | 140 | 5.0t-180L | 661 |
| C800-37T | 150 | 122 | 272 | 820 | 270 | 150 | 115 | 285 | 165 | 140 | 5.0t-180L | 852 |
| D950-30T | 150 | 108 | 258 | 950 | 270 | 150 | 190 | 340 | 155 | 170 | 5.0t-180L | 944 |
設計条件
| コンクリート | f ‘ ck=40N/mm2 |
|---|---|
| 鉄筋 | SD295 |
| 地盤N値 | 5以上 |
| ベース長 | 2.0m |
サドルとの固定箇所に合わせて いずれかをご利用ください。
(サドル側面)
※カプラーは着脱式なので従来方式に比べて安全です。
(サドル先端)
※サドル先端に取付ける5t用シャックルは現場で必要な長さに応じてご用意ください。
5.0t用
※レール固定用のボルトは、レールを固定する金具の厚みと製品のレール取付用インサートのボルト有効深さを考慮してご用意下さい。
エンドストッパー（オプション）
レール端部のストッパーとして「エンドストッパー」を開発しました。
22kgレールから37kgレールまで対応し、上部に空いた穴にポールを突き立てることで､フォークリフト運転者等に、ストッパーの存在を注意喚起することができます。
ポールにはフラッシュ警告灯を設置すると夜間でも安全です。
エンドストッパーの取付け方法

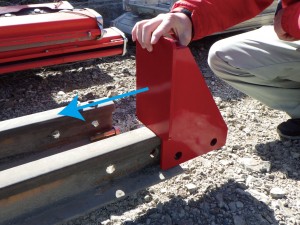

端部の埋戻し前、またはレール固定前にレールの矢印方向にスライドして設置

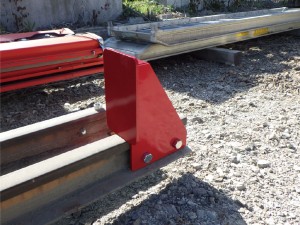

エンドストッパー側面の穴にM20-L110半ねじボルトを差し込み、ナットで固定
※エンドストッパー1箇所につき、M20-L110半ねじボルト2本・M20スプリングワッシャー2枚・M20ナット2個が必要です(取付部材の材質は全てSUS304)。
OK式レールベース施工工程（例）
基礎工
砕石・ベースコンクリート施工
※施工中はインサートにゴミ等入らないよう、テープ等で保護をお願いします。
製品（OK式レールベース）布設
クレーンレール敷設
橋形クレーン設置
完成
施工写真
OK式レールベースの反転方法と吊り方については以下のリンクをご覧ください。
OK式レールベース-現場での反転・吊り上げ方法
